KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2016 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

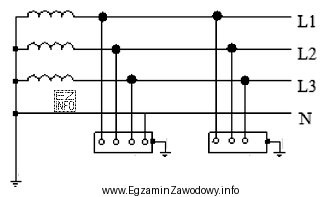

Rysunek przedstawia układ sieci oznaczony symbolem TT. W systemie TT punkt neutralny transformatora jest bezpośrednio uziemiony, a wszystkie części przewodzące dostępne instalacji są połączone z uziemieniami niezależnymi od uziomu sieci zasilającej. Charakterystyczne dla tego układu jest to, że widoczne są dwa oddzielne uziemienia - jedno dla źródła zasilania (transformatora) i drugie dla odbiorników. Na schemacie wyraźnie widać uziemienie punktu neutralnego transformatora oraz oddzielne uziemienia dla odbiorników, co jednoznacznie wskazuje na układ TT.
