W silniku trójfazowym, aby dało się łatwo przełączać uzwojenia między połączeniem gwiazda (Y) i trójkąt (Δ), na tabliczce zaciskowej wyprowadza się zwykle sześć końców uzwojeń (początki i końce trzech faz). Kluczowe jest takie rozmieszczenie zacisków, aby standardowe zworki/mostki (o jednakowym rozstawie otworów) mogły łączyć odpowiednie pary zacisków bez "krzyżowania" połączeń.
Połączenie w gwiazdę realizuje się przez wspólne zmostkowanie trzech końców (tworząc punkt wspólny), a początki podłącza się do zasilania. Połączenie w trójkąt realizuje się przez zmostkowanie końca jednej fazy z początkiem następnej, tworząc zamkniętą pętlę trzech uzwojeń.

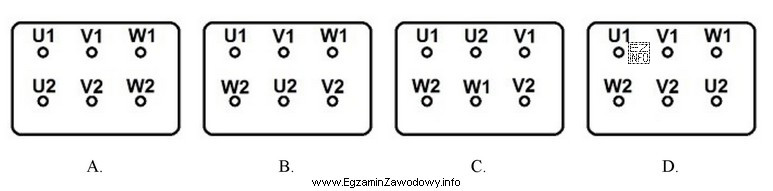

Odpowiedź "B" jest poprawna, ponieważ wskazuje taki układ wyprowadzeń, który umożliwia oba typy kojarzenia przy użyciu zworek o identycznym rozstawie, czyli bez konieczności stosowania nietypowych mostków, przewodów zastępczych albo przekładania końcówek poza tabliczką.
Pozostałe schematy są błędne typowo z następujących powodów:
- pokazują układ, w którym zworki musiałyby łączyć zaciski po przekątnej lub w sposób niepasujący do jednakowego rozstawu,
- przedstawiają rozmieszczenie niepozwalające na wykonanie jednego z połączeń (Y albo Δ) bez dodatkowych przewodów,
- mogą sugerować niepełne lub niezgodne wyprowadzenie końców uzwojeń (utrudniając standardowe mostkowanie).
Na egzaminie warto zapamiętać ideę: nie chodzi tylko o to, że jest 6 zacisków, ale o to, czy ich geometria pozwala wykonać typowe mostki w Y/Δ przy użyciu standardowych zworek.
