KWALIFIKACJA ELM6 - STYCZEŃ 2024 (test 2)



PYTANIE NR 38.

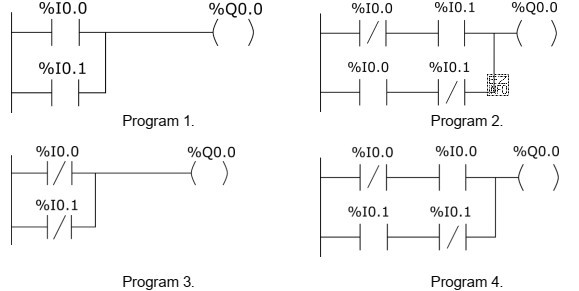

Który z programów napisanych w języku drabinkowym odpowiada funkcji logicznej XOR?
Który z programów napisanych w języku drabinkowym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Funkcja XOR (ekskluzywne OR) jest prawdziwa, gdy tylko jeden z wejść jest prawdziwy. Program 2 przedstawia schemat, w którym wyjście jest aktywowane tylko wtedy, gdy jedno z wejść (%I0.0 lub %I0.1) jest prawdziwe, ale nie oba jednocześnie, co odpowiada funkcji XOR.
