KWALIFIKACJA ELM6 - CZERWIEC 2018



PYTANIE NR 37.

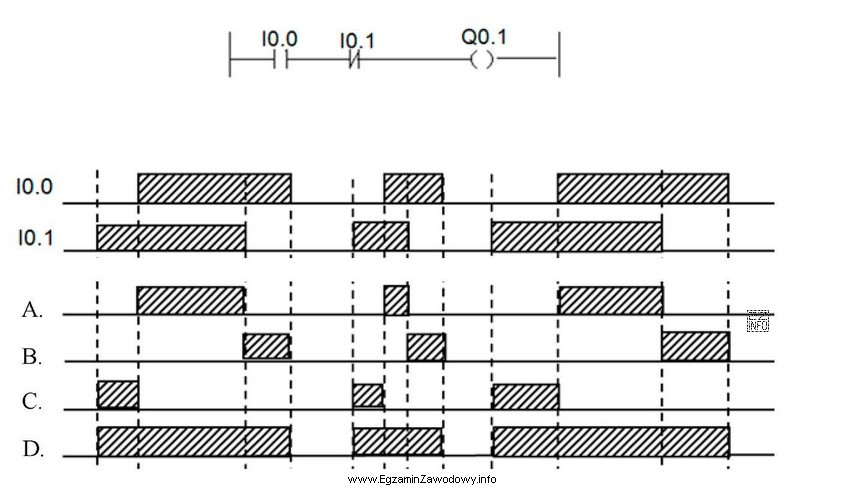

Który z przebiegów przedstawia prawidłowe stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1, jeżeli zależność pomiędzy zmiennymi opisana jest programem?
Który z przebiegów przedstawia prawidłowe stany wyjś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to B, ponieważ zgodnie z programem logicznym Q0.1 = I0.0 AND NOT I0.1, stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1 są zgodne z przebiegiem przedstawionym w odpowiedzi B. W każdym przedziale czasowym, wyjście Q0.1 przyjmuje wartości zgodne z logiką programu, co potwierdza poprawność tej odpowiedzi.
