KWALIFIKACJA ELM6 - STYCZEŃ 2023



PYTANIE NR 13.

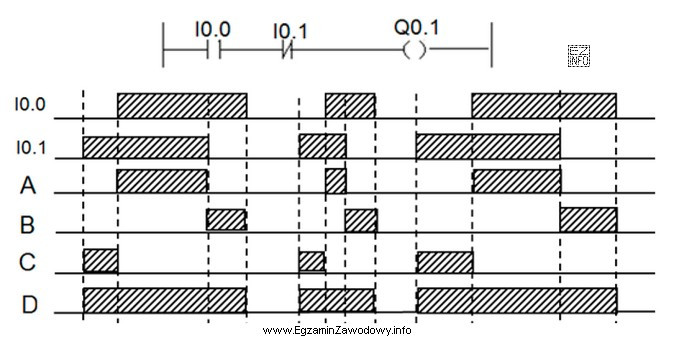

Który z przebiegów przedstawia prawidłowe stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1, jeżeli zależność pomiędzy zmiennymi opisana jest programem?
Który z przebiegów przedstawia prawidłowe stany wyjś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przebieg B jest poprawny, ponieważ wyjście Q0.1 jest w stanie wysokim tylko wtedy, gdy oba wejścia I0.0 i I0.1 są jednocześnie w stanie wysokim. Analiza pozostałych przebiegów (A, C, D) pokazuje, że nie spełniają one tej zależności, ponieważ Q0.1 jest w stanie wysokim również w innych przypadkach.
