KWALIFIKACJA ELM6 - CZERWIEC 2024



PYTANIE NR 13.

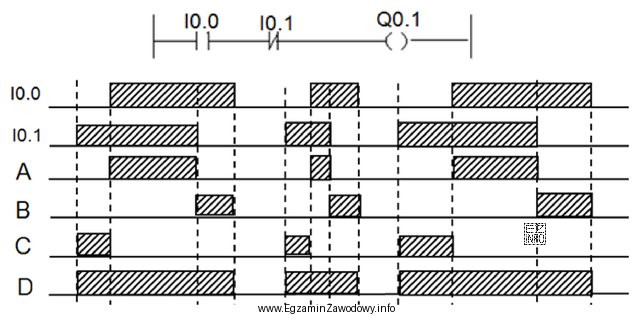

Który z przebiegów przedstawia prawidłowe stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1, jeżeli zależność pomiędzy zmiennymi opisana jest programem?
Który z przebiegów przedstawia prawidłowe stany wyjś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując wykresy, widzimy, że w odpowiedzi B, Q0.1 jest w stanie wysokim (1) tylko wtedy, gdy oba wejścia I0.0 i I0.1 są w stanie wysokim (1). W pozostałych odpowiedziach (A, C, D) Q0.1 nie spełnia tej zależności. Dlatego poprawną odpowiedzią jest B.
