KWALIFIKACJA ELM6 - CZERWIEC 2021



PYTANIE NR 14.

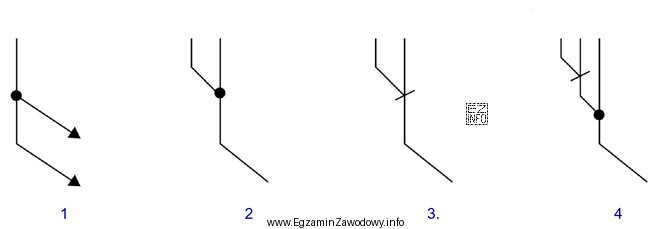

Który z przedstawionych symboli należy zastosować, rysując diagram stanów, aby zaznaczyć sumę sygnałów?
Który z przedstawionych symboli należy zastosować, rysując
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując przedstawione symbole, symbol numer 2 przedstawia punkt, w którym dochodzi do sumowania sygnałów. Jest to zaznaczone przez linie konwergujące do jednego punktu, co jest typowym sposobem graficznego przedstawienia sumowania sygnałów w diagramach stanów.
