KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)



PYTANIE NR 14.

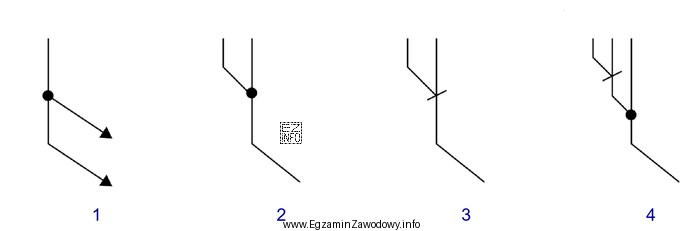

Który z przedstawionych symboli należy zastosować, rysując diagram stanów, aby zaznaczyć sumę sygnałów?
Który z przedstawionych symboli należy zastosować, rysując
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol oznaczający sumę sygnałów w diagramie stanów to symbol przedstawiony na rysunku numer 2. Jest to standardowy symbol używany w diagramach stanów do oznaczania sumowania sygnałów, gdzie dwa lub więcej sygnałów są łączone w jeden.
