W dokumentacji górnictwa odkrywkowego (mapy, szkice, przekroje) wiele obiektów ma umowne znaki. Żeby poprawnie je odczytać, trzeba rozpoznać, czy znak opisuje element:
- związany ze złożem (np. jego granice, skarpy złożowe),
- związany z wyrobiskiem i eksploatacją (np. skarpy robocze, krawędzie, drogi technologiczne),
- związany z terenem lub infrastrukturą (np. ciek, rów, ogrodzenie).
Skarpa złożowa odnosi się do stoku/skarpy powiązanej z występowaniem i rozpoznaniem złoża, a nie do dowolnego nachylenia skarpy w wyrobisku. Dlatego poprawny wybór wymaga skojarzenia właściwego znaku z jego znaczeniem w legendzie.

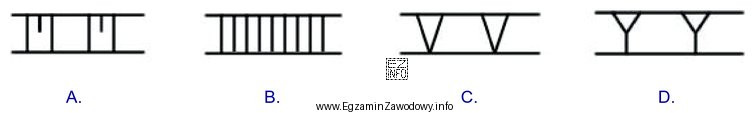

Odpowiedź "C" jest poprawna, ponieważ odpowiada umownemu znakowi przypisanemu do skarpy złożowej w przedstawionym zestawie symboli.
Pozostałe odpowiedzi są błędne typowo z jednego z powodów:
- oznaczają inny rodzaj skarpy (np. element robót górniczych, a nie złoża),
- odnoszą się do krawędzi/granicy (a nie do skarpy jako formy nachylenia),
- są znakami dla innych elementów sytuacyjnych, które bywają mylone z kreskowaniem skarp.
Wskazówka egzaminacyjna: jeśli kilka znaków wygląda podobnie, zwróć uwagę na charakter linii (ciągła/przerywana), kierunek i rodzaj kreskowania oraz to, czy znak logicznie pasuje do pojęcia "złożowa" (czyli powiązana ze złożem, a nie z samą eksploatacją).
