KWALIFIKACJA ELM6 - CZERWIEC 2022

Wyjaśnienie poprawnej odpowiedzi:

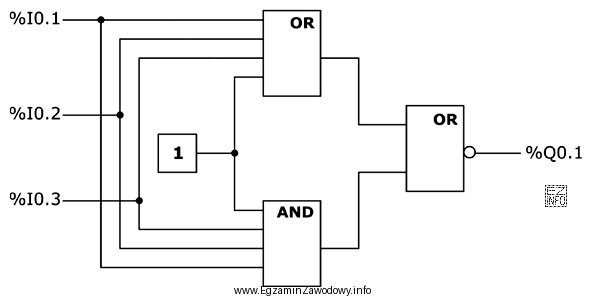

Analizując przedstawiony schemat logiczny, możemy zauważyć, że wyjście %Q0.1 jest połączone z bramką OR, której wejścia są połączone z bramką AND oraz stałą wartością logiczną 1. Bramka AND ma na wejściu zanegowane sygnały %I0.1, %I0.2 i %I0.3. Niezależnie od stanu tych wejść, stała wartość 1 na jednym z wejść bramki OR zawsze spowoduje, że na wyjściu %Q0.1 będzie stan wysoki (1). Jednakże, zgodnie z oznaczeniem na schemacie, wyjście %Q0.1 jest zanegowane (kółko na wyjściu ostatniej bramki OR). To oznacza, że faktyczny stan na wyjściu %Q0.1 będzie zawsze przeciwny do stanu wyjścia bramki OR, czyli zawsze będzie to 0. Dlatego poprawna odpowiedź to: "Wyjście %Q0.1=0 bez względu na stan wejść %I0.1, %I0.2 i %I0.3".
