KWALIFIKACJA ELE2 - CZERWIEC 2020



PYTANIE NR 36.

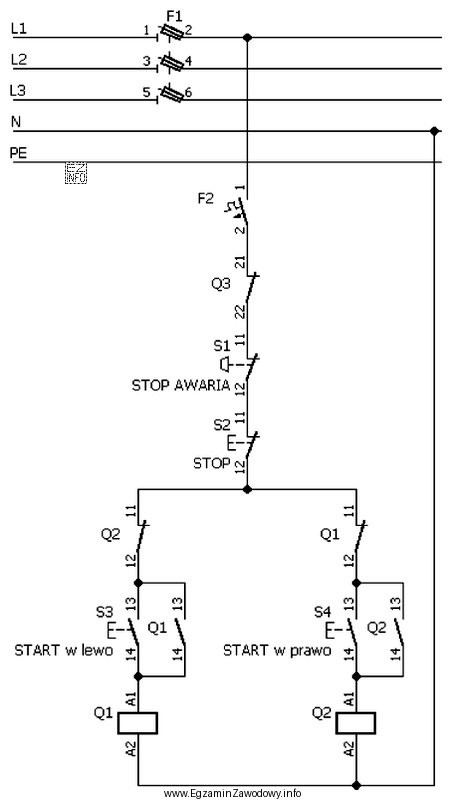

Który z wymienionych zestyków pomocniczych układu przedstawionego na schemacie uległ uszkodzeniu, skoro nie da się załączyć stycznika Q2?
Który z wymienionych zestyków pomocniczych układu przedstawionego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie widać, że stycznik Q2 jest sterowany przez przycisk S4 (START w prawo) oraz przez styk NO stycznika Q1. Aby Q2 mógł zostać załączony, konieczne jest zamknięcie obwodu przez styk NO Q1. Jeśli stycznik Q1 jest uszkodzony w pozycji NC (normalnie zamknięty), to nie przełączy się na NO (normalnie otwarty), co uniemożliwi załączenie Q2. Dlatego odpowiedź "NC stycznika Q1" jest poprawna, gdyż uszkodzenie tego styku w pozycji NC uniemożliwia załączenie stycznika Q2.
