KWALIFIKACJA ELE2 - STYCZEŃ 2022



PYTANIE NR 28.

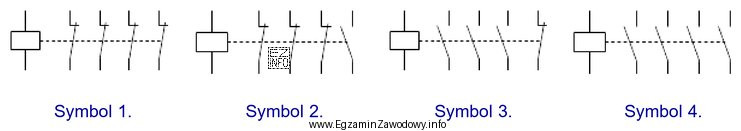

Którym symbolem graficznym powinien być oznaczony stycznik służący do sterowania silnikiem trójfazowym, który ma być trwale załączany przyciskiem monostabilnym z zestykiem NO?
Którym symbolem graficznym powinien być oznaczony stycznik służą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Stycznik służący do sterowania silnikiem trójfazowym, który ma być trwale załączany przyciskiem monostabilnym z zestykiem NO, powinien być oznaczony symbolem, który odpowiada jego funkcji. Symbol 4 przedstawia stycznik z dodatkowymi zestykami pomocniczymi, co jest typowe dla styczników używanych w aplikacjach z przyciskiem monostabilnym i zestykiem NO, gdzie wymagane jest trwałe załączenie.
