KWALIFIKACJA INF1 - STYCZEŃ 2021 (test 2)

PYTANIE NR 32.
Który z zamieszczonych przykładowych obrazów reflektogramów TDR reprezentuje złącze w miedzianej symetrycznej linii abonenckiej?

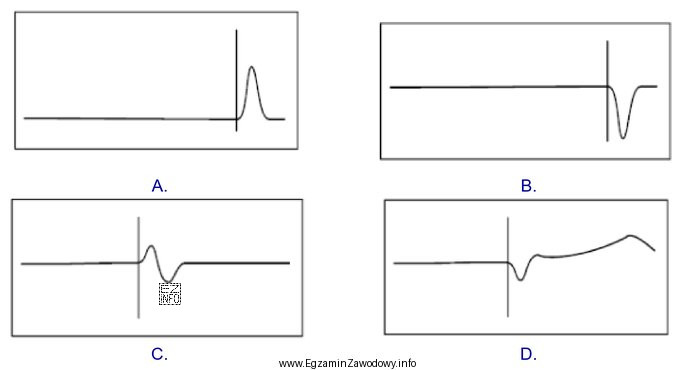

Ilustracja przedstawia cztery wykresy reflektogramów TDR oznaczone literami A, B, C i D, które są używane w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze w miedzianej linii symetrycznej zwykle powoduje krótką, lokalną nieciągłość impedancji, widoczną na reflektogramie jako niewielkie zaburzenie (odbicie) bez cech całkowitej przerwy lub zwarcia. Poprawny wybór to wykres, którego kształt odpowiada takiej punktowej zmianie parametrów toru.

Pełne wyjaśnienie:

Reflektometr TDR wysyła impuls do badanego toru i obserwuje odbicia powstające na miejscach, gdzie zmienia się impedancja linii. W miedzianej symetrycznej linii abonenckiej typowe zdarzenia dają charakterystyczne ślady na reflektogramie.

Złącze (połączenie/łącznik) jest zwykle zdarzeniem punktowym: wprowadza niewielką, krótką nieciągłość (np. inny przekrój, inna geometria pary, dodatkowa pojemność/indukcyjność, nieidealny styk). Na wykresie objawia się to jako lokalne zaburzenie amplitudy w pewnej odległości od początku toru, po którym przebieg "wraca" do typowego poziomu dla dalszego odcinka linii. To odróżnia złącze od uszkodzeń krytycznych.

  • Przerwa (rozwarcie) daje silne odbicie typowe dla zakończenia o bardzo dużej impedancji; często wygląda jak wyraźna zmiana, po której nie analizuje się już "ciągłości" toru dalej.
  • Zwarcie daje silne odbicie o przeciwnym znaku (zakończenie o bardzo małej impedancji) i również ma charakter "końca" użytecznego toru.
  • Odgałęzienie (mostek, odczep) może powodować bardziej złożony ślad: oprócz pierwszej nieciągłości pojawiają się dodatkowe odbicia wynikające z drugiej gałęzi i jej zakończenia.
  • Jednorodna zmiana kabla (np. przejście na inny typ/średnicę) może powodować skok poziomu odbicia utrzymujący się na dalszym odcinku, a nie tylko krótki "punkt" na wykresie.

Dlatego poprawna odpowiedź to reflektogram przedstawiający niewielkie, punktowe zaburzenie typowe dla złącza w torze miedzianym, a nie ślad odpowiadający przerwie, zwarciu lub rozgałęzieniu. Na egzaminie warto zawsze porównać: (1) czy zdarzenie jest punktowe czy "trwa" dalej, (2) czy wygląda jak zakończenie toru, (3) czy pojawiają się wielokrotne odbicia sugerujące odgałęzienie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
TDR (Time Domain Reflectometer) to przyrząd, który wysyła impuls do kabla i mierzy odbicia powstające na nieciągłościach impedancji. W telekomunikacji miedzianej pomaga lokalizować złącza, uszkodzenia, zwarcia, przerwy i odgałęzienia, wskazując je w funkcji odległości.
Złącze zwykle daje krótkie, lokalne zaburzenie przebiegu (niewielkie odbicie), po którym wykres wraca do typowego poziomu. To zdarzenie punktowe, a nie "koniec toru". Kluczowe jest odróżnienie go od przerwy/zwarcia (silne odbicia) i odgałęzienia (bardziej złożone odbicia).
Impuls wędrujący po linii jest dopasowany do jej impedancji charakterystycznej. Gdy napotyka miejsce o innej impedancji (np. złącze, uszkodzenie), część energii nie może przejść dalej w taki sam sposób i wraca jako odbicie. W TDR to odbicie jest rejestrowane i przeliczane na odległość.
Nie. Wiele złączy daje małe odbicie, bo różnica impedancji może być niewielka. Duży pik częściej kojarzy się z przerwą lub zwarciem. Na egzaminie warto patrzeć nie na "największy sygnał", tylko na to, czy zdarzenie jest punktowe i czy tor "trwa" dalej.
Najczęstsze pomyłki to odgałęzienie (bo też pojawia się zaburzenie) oraz zmiana typu kabla na innym odcinku (bo może dawać skok). Odgałęzienie często generuje dodatkowe odbicia po czasie, a zmiana kabla może wpływać na przebieg na dłuższym odcinku, nie tylko w jednym punkcie.
TDR wykorzystuje się przy odbiorach i diagnostyce torów miedzianych: gdy trzeba potwierdzić, gdzie wykonano połączenia par, czy nie ma nieudokumentowanych złączek, oraz czy miejsce łączenia nie wprowadza nadmiernej nieciągłości. To przydatne przy awariach i modernizacjach instalacji.
Odległość w TDR wynika z czasu powrotu odbicia i przyjętej prędkości propagacji w kablu. Jeśli ustawienie jest złe, lokalizacja zdarzeń (np. złącza) będzie przesunięta. W praktyce wybiera się profil dla danego typu kabla lub wprowadza współczynnik z dokumentacji producenta przewodu.
"Miedziana" oznacza przewodniki z miedzi, a "symetryczna" – tor tworzony przez parę przewodów o możliwie jednakowych parametrach względem ziemi (zwykle skrętka). Dzięki symetrii ogranicza się zakłócenia i przesłuchy. W diagnostyce TDR analizuje się odbicia w tej parze jako w linii transmisyjnej.
Typowe błędy to: wybór odpowiedzi z największym pikiem bez analizy typu zdarzenia, ignorowanie tego, czy tor "kończy się" na zdarzeniu, oraz mylenie odgałęzienia ze złączem. Pomaga sprawdzenie, czy po zaburzeniu wykres wraca do normalnego poziomu i czy pojawiają się kolejne odbicia.
Najlepiej ćwiczyć na przykładach: przerwa, zwarcie, złącze, odgałęzienie i zmiana kabla. Ucz się rozpoznawać, czy zdarzenie jest punktowe czy "ciągnie się" dalej, oraz czy generuje dodatkowe odbicia. Warto też znać pojęcia impedancji i dopasowania oraz wpływ złych nastaw na wynik.
info

To pytanie poprawnie rozwiązuje 55% zdających egzamin. średnie

Eksperci podkreślają: "Złącze w miedzianej linii symetrycznej zwykle powoduje krótką, lokalną nieciągłość impedancji, widoczną na reflektogramie jako niewielkie zaburzenie (odbicie) bez cech całkowitej przerwy lub zwarcia."

Materiały:

  • Instrukcje i poradniki producentów reflektometrów/TDR dotyczące interpretacji reflektogramów
  • Materiały dydaktyczne z diagnostyki kabli miedzianych i torów abonenckich
  • Ćwiczenia laboratoryjne: porównanie reflektogramów dla przerwy, zwarcia, złącza i odgałęzienia
