KWALIFIKACJA INF1 - STYCZEŃ 2019 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

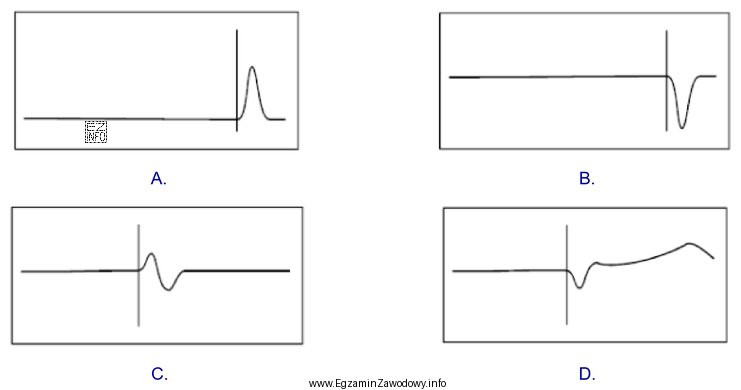

Reflektogram TDR (Time Domain Reflectometer) służy do lokalizowania zdarzeń w linii, takich jak złącza, uszkodzenia czy zmiany impedancji. Obraz C pokazuje charakterystyczne zachowanie sygnału przy złączu - występuje wyraźne odbicie sygnału, które jest typowe dla złącza w symetrycznej linii abonenckiej. Pozostałe obrazy przedstawiają inne typy zdarzeń, które nie odpowiadają złączu.
