KWALIFIKACJA ELE2 - STYCZEŃ 2018 (test 2)

PYTANIE NR 28.
Którym z urządzeń przedstawionych na rysunkach należy zastąpić uszkodzony w instalacji elektrycznej stycznik o oznaczeniu SM 425 230 4Z?

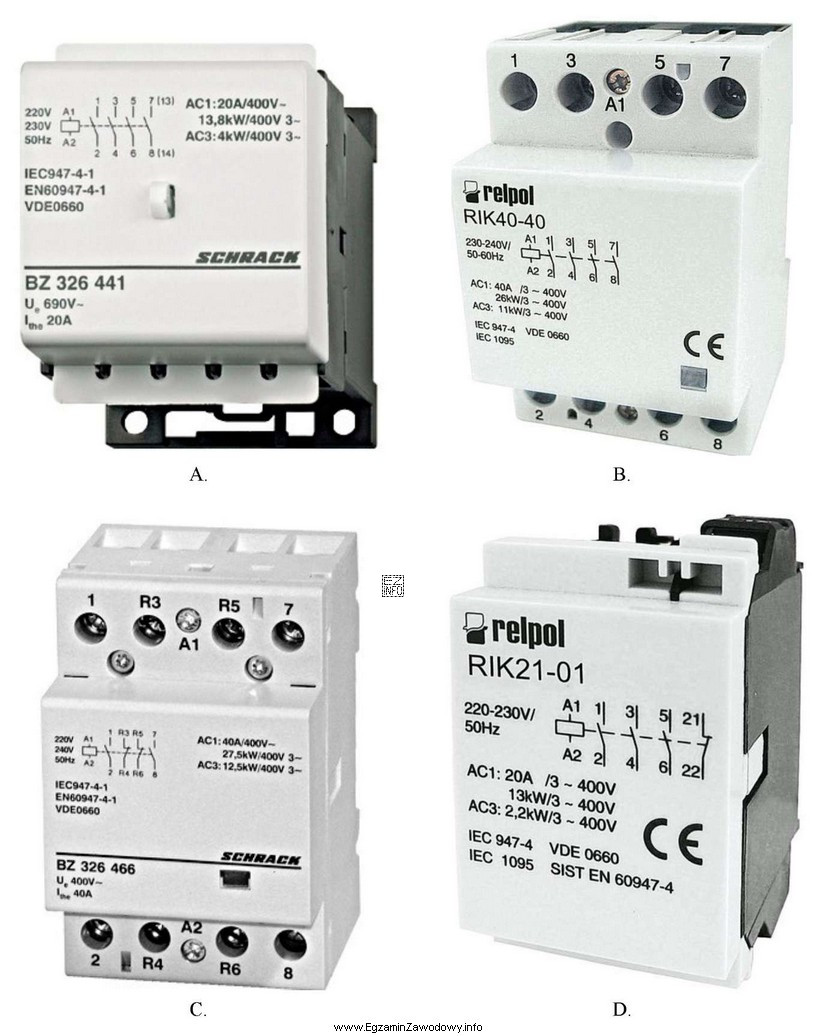

Ilustracja przedstawia cztery różne styczniki elektryczne, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
SM 425 230 4Z oznacza stycznik z cewką 230 V AC, prądem znamionowym 25 A oraz czterema stykami zwiernymi (NO). Zamiennik musi mieć identyczną konfigurację styków i prąd nie mniejszy niż 25 A. Na rysunku tylko urządzenie B ma 4×NO, cewkę 230 V i prąd 40 A, więc spełnia wymagania.

Pełne wyjaśnienie:

Oznaczenie SM 425 230 4Z koduje kluczowe parametry potrzebne do doboru zamiennika: prąd znamionowy, napięcie cewki oraz układ styków. W tym przypadku wymagane są:

  • cewka 230 V AC (zgodna z napięciem sterowania),
  • prąd znamionowy 25 A (zamiennik może mieć wyższy, ale nie może mieć niższego),
  • 4 styki zwierne (NO), czyli styki przewodzące dopiero po zasileniu cewki.

Dobierając stycznik "na zastępstwo", trzeba zachować dwa warunki jednocześnie: (1) identyczny typ i liczba styków (np. 4×NO), oraz (2) parametry nie gorsze prądowo (In zamiennika ≥ In oryginału). Napięcie cewki musi odpowiadać zasilaniu układu sterowania, bo inna cewka może nie zadziałać lub ulec uszkodzeniu.

Odpowiedź "B." jest poprawna, ponieważ urządzenie B ma schemat z czterema stykami NO, a jego prąd znamionowy 40 A przewyższa wymagane 25 A, przy cewce 230 V.

Pozostałe urządzenia nie spełniają wymagań: "A." mimo 4×NO ma prąd 20 A, czyli zbyt mały (ryzyko przegrzewania i uszkodzeń). "C." ma mieszaną konfigurację styków (2×NO i 2×NC), więc nie jest funkcjonalnie równoważne. "D." ma 3×NO i 1×NC oraz dodatkowo prąd 20 A, więc odpada z dwóch powodów. Na egzaminie warto pamiętać zasadę: najpierw zgodność styków, potem prąd, a na końcu napięcie cewki—dopiero komplet warunków daje poprawny dobór.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
W tym typie oznaczeń 4Z odnosi się do konfiguracji styków: są to cztery styki zwierne (NO). Oznacza to, że każdy z tych styków przewodzi dopiero po zadziałaniu cewki stycznika, czyli po podaniu napięcia sterującego.
Styki NO (zwierne) są w stanie spoczynku rozwarte i zamykają się po zasileniu cewki. Na schemacie czołowym są rysowane jako przerwa w torze prądowym. Dla porównania NC (rozwierne) są zamknięte w spoczynku i otwierają się po załączeniu.
Niższy prąd znamionowy oznacza, że aparat może pracować poza swoimi parametrami: styki będą się nadmiernie nagrzewały, szybciej zużywały i mogą się sklejać lub ulec zniszczeniu. Dlatego dobiera się zamiennik o prądzie co najmniej takim jak w urządzeniu zastępowanym.
Tak, zazwyczaj można zastosować stycznik o większym prądzie znamionowym, o ile pasuje mechanicznie (np. na szynę DIN) i spełnia pozostałe warunki: to samo napięcie cewki oraz identyczna konfiguracja styków. Większy prąd nie zastąpi jednak złego układu NO/NC.
Kluczowe są trzy rzeczy: napięcie cewki (np. 230 V AC), konfiguracja styków (liczba i typ NO/NC) oraz prąd znamionowy (zamiennik ≥ oryginał). Dopiero spełnienie kompletu warunków daje poprawny i bezpieczny dobór zamiennika.
Styk zwierny (NO) załącza odbiornik dopiero po zadziałaniu cewki (np. start urządzenia). Styk rozwierny (NC) jest domyślnie zamknięty i może służyć np. do funkcji bezpieczeństwa, sygnalizacji awarii albo blokad. Pomylenie NO/NC zmienia logikę działania układu.
Najczęstsze pomyłki to: wybór aparatu z innym układem styków (np. NO zamiast NC), dobranie stycznika o zbyt małym prądzie, oraz zignorowanie napięcia cewki. W praktyce warto zawsze sprawdzić schemat na froncie i parametry prądowe przed montażem.
W praktyce aparaty często mają zakresy oznaczeń (np. 230–240 V) wynikające z tolerancji zasilania i konstrukcji cewki. Najważniejsze jest, aby był to ten sam rodzaj napięcia (AC/DC) i ta sama klasa napięcia sterowania. Wątpliwości rozstrzyga karta katalogowa producenta.
Kategoria AC-1 dotyczy obciążeń głównie rezystancyjnych lub słabo indukcyjnych. Jeśli stycznik ma sterować silnikiem lub innym obciążeniem indukcyjnym, istotne mogą być inne kategorie i prądy pracy. Na egzaminie zwracaj uwagę, czy w danych podano AC-1, bo to nie zawsze równa się pracy silnikowej.
Najprościej spojrzeć na schemat na froncie aparatu: powinny być narysowane cztery tory z symbolami styków zwiernych oraz opisanymi zaciskami. Dodatkowo porównaj, czy nie występują oznaczenia typowe dla styków rozwiernych (NC). Potem dopiero porównaj prąd i napięcie cewki.
