Aby wyznaczyć łączną długość ścianek działowych, trzeba odczytać z rysunku długości wszystkich elementów o wskazanej grubości (120 mm), a następnie je zsumować.

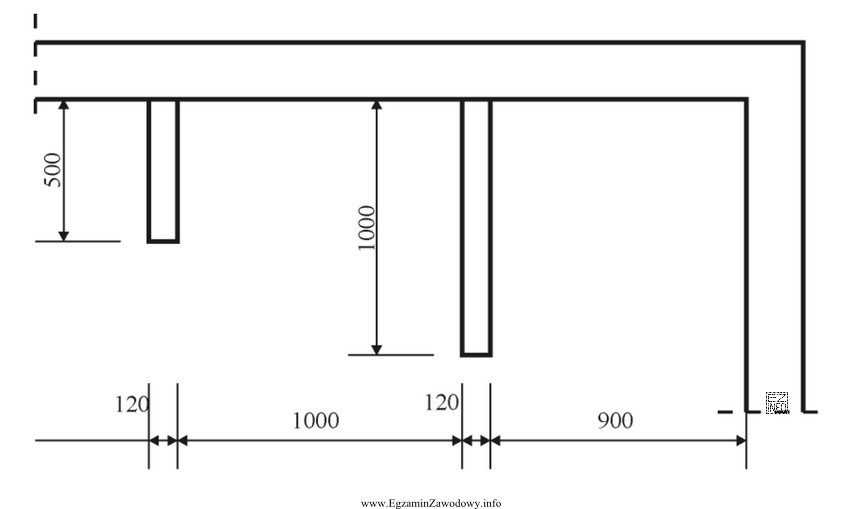

Na rzucie pomieszczenia zaznaczono dwie ścianki działowe prostopadłe do ściany głównej. Przy każdej z nich znajduje się linia wymiarowa określająca jej długość: jedna ma 500, druga 1000 (w dokumentacji budowlanej standardowo są to milimetry).
Kroki rozwiązania:
- Zidentyfikuj elementy o grubości 120 mm (to kryterium wyboru ścianek, a nie wartość do dodawania).
- Odczytaj długości tych ścianek: 500 mm oraz 1000 mm.
- Zsumuj długości: 500 mm + 1000 mm = 1500 mm.
- Przelicz jednostki: 1500 mm = 1,5 m (ponieważ 1000 mm = 1 m).
Dlaczego pozostałe odpowiedzi są błędne? Wartości 0,5 m i 1,0 m odpowiadają policzeniu tylko jednej ścianki (pominięcie drugiej to częsty błąd percepcyjny). Wartość 2,0 m może wynikać z nieuprawnionego dodania innych wymiarów z rysunku (np. rozstawów/odległości) albo z błędnego przeliczenia mm na m. Kluczowe jest to, że grubość 120 mm nie zwiększa długości i nie powinna być doliczana do wyniku.
Na egzaminie warto zawsze sprawdzić: (1) czy zsumowano wszystkie wymagane elementy, (2) czy wynik jest w żądanej jednostce, (3) czy nie dodano wymiarów, które opisują rozstaw lub odsunięcie, a nie długość ściany.
