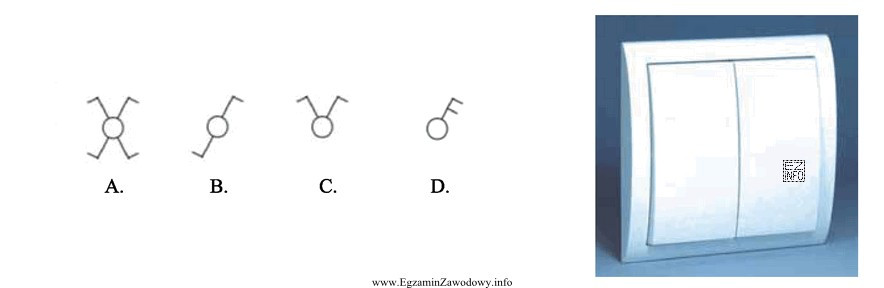

Na zdjęciu rozpoznajemy łącznik dwuklawiszowy (dwa osobne klawisze w jednej ramce). Taki osprzęt służy do niezależnego załączania dwóch obwodów z jednego miejsca, typowo dwóch sekcji oświetlenia (np. dwie grupy żarówek w żyrandolu). W praktyce nazywa się go łącznikiem świecznikowym (spotyka się też określenie: seryjny/podwójny).
W zestawie symboli A–D poprawny jest symbol przedstawiający okrąg z dwiema kreskami wychodzącymi ku górze w kształcie litery "V". Taki zapis odpowiada idei "dwóch niezależnych torów" sterowanych z jednego punktu i jest stosowany w standaryzowanej symbolice schematów (m.in. wg IEC/PN-EN 60617).
Dlaczego pozostałe symbole nie pasują?
- Symbol z czterema kreskami promieniście jest kojarzony z łącznikiem krzyżowym, który jest elementem pośrednim w sterowaniu z trzech lub więcej miejsc. Nie identyfikuje się go po "dwóch klawiszach" w prosty sposób.
- Symbol z dwiema kreskami pod kątem odpowiada łącznikowi schodowemu, używanemu parami do sterowania jednym obwodem z dwóch miejsc. Kluczowa różnica: tu chodzi o liczbę miejsc sterowania, a nie o dwa obwody z jednego miejsca.
- Symbol z jedną kreską przekreśloną dotyczy innego typu łącznika (np. specjalnego/dwubiegunowego zależnie od przyjętej legendy), a nie standardowego łącznika świecznikowego.
Wskazówka egzaminacyjna: gdy widzisz dwa klawisze, myśl przede wszystkim o dwóch niezależnych obwodach. To najszybsza droga do poprawnego dopasowania symbolu na schemacie.
