Przeciąganie (ciągnienie) jest metodą przeróbki plastycznej, w której materiał (najczęściej drut, pręt lub rura) jest wciągany/ciągnięty przez narzędzie zwane ciągadłem. Kluczową cechą procesu jest to, że odkształcenie zachodzi podczas przejścia przez zwężający się otwór narzędzia, a efektem jest zmniejszenie pola przekroju oraz wydłużenie wyrobu.

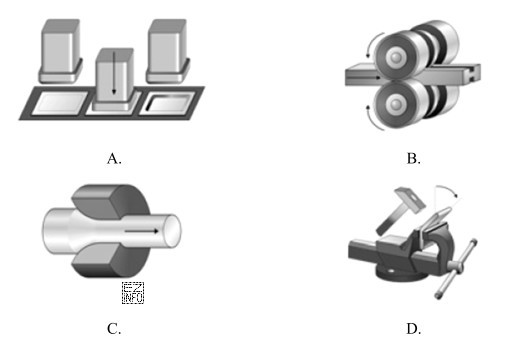

Jak rozpoznać przeciąganie na rysunku technologicznym:
- Widać ciągadło (zwykle jako element z otworem o kształcie stożkowym/kalibrującym).
- Materiał jest przedstawiony jako przemieszczający się osiowo przez otwór.
- Za ciągadłem przekrój wyrobu jest mniejszy niż przed wejściem do narzędzia.
- Siła działająca na materiał ma charakter ciągnący (w odróżnieniu od typowo ściskającego w kuciu).
Dlaczego pozostałe odpowiedzi są nieprawidłowe (typowe pomyłki):
- Walcowanie bywa mylone z przeciąganiem, bo także zmniejsza grubość/przekrój, ale na schemacie walcowania dominują dwa lub więcej obracających się walców, które chwytają materiał i przesuwają go przez szczelinę.
- Kucie to odkształcanie głównie przez uderzanie lub nacisk między narzędziami; na rysunku zwykle widać odkształcanie w matrycy lub między bijakami, a nie przejście przez otwór.
- Wyciskanie (ekstruzja) może wyglądać podobnie, bo też występuje matryca z otworem, jednak mechanizm jest odwrotny: materiał jest wypychan y przez narzędzie przy użyciu stempla (dominująca siła pchająca), a nie ciągnięty.
Na egzaminie warto zapamiętać prostą wskazówkę: przeciąganie = ciągnięcie przez ciągadło. Jeśli na rysunku widać otwór narzędzia i wyraźnie "wyciągany" materiał o mniejszym przekroju po przejściu — to jest przeciąganie.
