KWALIFIKACJA ELE5 - CZERWIEC 2017 (test 2)



PYTANIE NR 24.

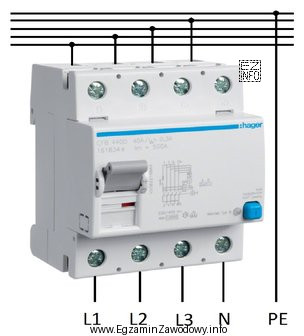

Między którymi z podanych kombinacji przewodów należy wymusić prąd różnicowy, aby sprawdzić poprawność działania trójfazowego wyłącznika różnicowoprądowego?
Między którymi z podanych kombinacji przewodów należ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik różnicowoprądowy ma za zadanie chronić przed skutkami porażenia prądem elektrycznym, reagując na różnicę prądów płynących przez przewody fazowe i neutralny. Aby sprawdzić poprawność działania tego urządzenia, należy wymusić prąd różnicowy między przewodem fazowym (L1) a przewodem ochronnym (PE). Taka konfiguracja pozwala na symulację sytuacji, w której prąd "ucieka" do ziemi, co powinno spowodować zadziałanie wyłącznika.
