Szeregowy (liniowy) stabilizator napięcia działa jak układ regulacji z ujemnym sprzężeniem zwrotnym. Celem jest utrzymanie możliwie stałego napięcia wyjściowego mimo zmian obciążenia i napięcia wejściowego.

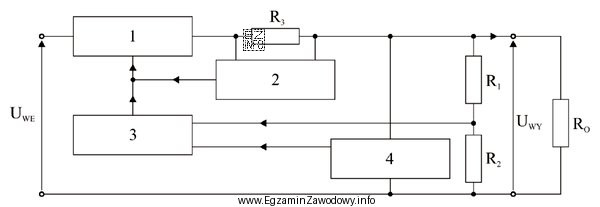

W typowym schemacie blokowym występują cztery kluczowe elementy:
- Źródło napięcia odniesienia – wytwarza stabilne napięcie wzorcowe (referencyjne), które jest punktem "porównania" dla układu regulacji. Jeśli odniesienie jest niestabilne, cały stabilizator będzie "pływał" mimo poprawnej reszty układu.
- Wzmacniacz błędu – porównuje (zwykle pośrednio, przez dzielnik sprzężenia) napięcie wyjściowe z napięciem odniesienia i wzmacnia różnicę (uchyb). To on decyduje, w którą stronę i jak mocno trzeba skorygować sterowanie elementem szeregowym.
- Układ regulacyjny (element wykonawczy sterowania) – na podstawie sygnału z wzmacniacza błędu steruje elementem szeregowym (np. tranzystorem), zmieniając spadek napięcia na tym elemencie tak, aby na wyjściu uzyskać wartość zadaną.
- Układ zabezpieczający – nadzoruje warunki pracy (np. przeciążenie, zwarcie, przegrzanie) i ogranicza prąd lub odłącza/zmniejsza sterowanie. Jego rola jest inna niż regulacja: ma chronić elementy mocy i zasilany układ.
Dlaczego pozostałe dopasowania są błędne? Najczęstsza pułapka polega na zamianie miejsc wzmacniacza błędu i układu zabezpieczającego lub na przesunięciu kolejności bloków: zabezpieczenie nie "porównuje" napięć i nie jest elementem pętli regulacji w taki sam sposób jak wzmacniacz błędu. Z kolei źródło odniesienia jest osobnym generatorem napięcia wzorcowego, a nie blokiem sterującym elementem szeregowym.
Wskazówka egzaminacyjna: szukaj na schemacie miejsca, gdzie porównuje się sygnał wyjściowy z odniesieniem (to wzmacniacz błędu), oraz miejsca, gdzie sygnał steruje elementem mocy (to układ regulacyjny). Zabezpieczenia zwykle "wtrącają się" w sterowanie, ale tylko w sytuacjach awaryjnych.
