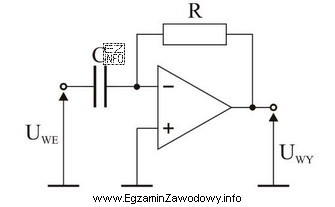

Przebieg trójkątny na wejściu oznacza, że napięcie rośnie i maleje w sposób liniowy. Jeżeli przedstawiony na rysunku układ jest układem progowym (typowo: komparator napięcia lub układ o bardzo dużym wzmocnieniu pracujący w nasyceniu), to nie odtwarza on kształtu wejścia w sposób liniowy, tylko przełącza wyjście pomiędzy dwoma stanami.
Mechanizm jest następujący: wejściowe napięcie trójkątne jest porównywane z określonym poziomem odniesienia (progiem). Gdy sygnał wejściowy jest większy od progu, na wyjściu pojawia się stan wysoki (zbliżony do dodatniego poziomu nasycenia). Gdy sygnał wejściowy spadnie poniżej progu, wyjście przechodzi w stan niski (zbliżony do ujemnego poziomu nasycenia lub do masy – zależnie od zasilania). Ponieważ przejście następuje skokowo, a nie płynnie, otrzymujemy przebieg prostokątny.
Dlaczego pozostałe odpowiedzi nie pasują:
- "trójkątnym" – taki sam kształt na wyjściu byłby typowy dla toru liniowego (np. wzmacniacza operacyjnego pracującego w zakresie liniowym bez nasycenia). Układ progowy celowo "tnie" sygnał do dwóch poziomów.
- "sinusoidalnym" – sinus uzyskuje się zwykle z filtracji lub z generatorów sinusoidalnych; samo porównanie z progiem nie zamienia trójkąta w sinus.
- "piłokształtnym" – piła wymaga asymetrii narastania/opadania (np. powolne ładowanie i szybkie rozładowanie). Komparator nie wprowadza takiej asymetrii kształtu, tylko daje dwa stany.
W praktyce taka zamiana trójkąta na prostokąt jest bardzo częsta: służy do wytwarzania impulsów logicznych, sygnałów zegarowych oraz do detekcji przekroczenia poziomu napięcia. Na egzaminie warto kojarzyć: sygnał "płynny" + element progowy → sygnał dwustanowy (prostokątny).
