Łożyska toczne dzieli się m.in. według kierunku przenoszonych obciążeń na:
- łożyska poprzeczne (promieniowe) – przenoszą głównie siły działające prostopadle do osi wału,
- łożyska wzdłużne (oporowe) – przenoszą głównie siły działające wzdłuż osi wału.

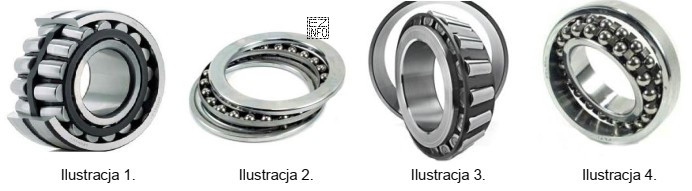

Odpowiedź "Na ilustracji 2." jest poprawna, ponieważ na tej ilustracji przedstawiono konstrukcję typową dla łożyska wzdłużnego: elementy są ułożone tak, aby mogły przejmować nacisk osiowy (często widać charakterystyczne pierścienie/podkładki oporowe oraz elementy toczne pracujące między bieżniami ustawionymi "czołowo"). Taki układ nie jest przeznaczony przede wszystkim do obciążeń promieniowych.
Pozostałe odpowiedzi są niepoprawne, bo odpowiadają ilustracjom przedstawiającym inne typy łożysk lub rozwiązania konstrukcyjne nastawione na przenoszenie sił promieniowych. Typowym błędem jest utożsamianie "łożyska z kulkami/wałeczkami" wyłącznie na podstawie obecności elementów tocznych. W praktyce decydujące jest to, w jakim kierunku bieżnie i pierścienie są przygotowane do przenoszenia obciążeń.
Wskazówka egzaminacyjna: gdy pytanie dotyczy łożyska wzdłużnego, zwróć uwagę, czy konstrukcja wygląda jak "zestaw podkładek" ściskanych osiowo (łożysko oporowe), a nie jak klasyczny pierścień wewnętrzny i zewnętrzny przenoszące obciążenie promieniowe.
