KWALIFIKACJA DRM4 - CZERWIEC 2016



PYTANIE NR 30.
Na którym rysunku pokazano symbol graficzny okna uchylnego?

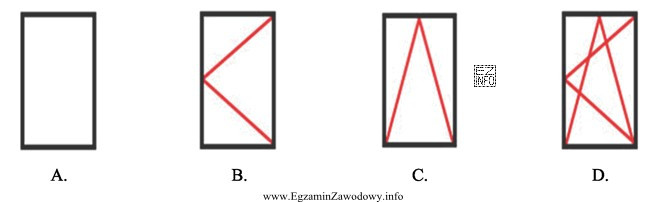

Ilustracja przedstawia cztery prostokątne schematy, oznaczone literami A, B, C i D, które mogą być używane w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol okna uchylnego na rysunku technicznym wskazuje sposób otwierania skrzydła poprzez uchylenie (odchylenie górnej krawędzi do wnętrza/na zewnątrz zależnie od konwencji). Poprawny wybór to ten rysunek, na którym oznaczenie jednoznacznie pokazuje funkcję uchyłu, a nie rozwierania.

Pełne wyjaśnienie:

W dokumentacji technicznej stolarki (okien i drzwi) stosuje się symbole graficzne, które w skrócie pokazują typ elementu oraz sposób jego otwierania. "Okno uchylne" to takie, w którym skrzydło wykonuje ruch uchyłu (charakterystyczne jest odchylenie skrzydła), a nie klasyczne otwieranie na bok jak w oknie rozwiernym.

Rozwiązując zadanie, należy porównać cztery rysunki i znaleźć ten, który jednoznacznie przedstawia uchylenie. Najczęstsza pułapka polega na pomyleniu okna uchylnego z:

  • oknem rozwiernym – symbol sugeruje otwieranie na zawiasach bocznych (ruch "na bok"),
  • oknem rozwierno-uchylnym – symbol bywa "bogatszy" i łączy cechy dwóch sposobów otwierania,
  • oknem stałym – brak informacji o otwieraniu, co czasem mylnie uznaje się za "inny typ" skrzydła.

Właściwy rysunek to ten, w którym elementy symbolu odnoszą się do uchyłu (a nie do rozwierania). W praktyce na egzaminach kluczowe jest, aby czytać symbole w kontekście: (1) legendy dołączonej do arkusza, (2) przyjętej konwencji rysunkowej w zadaniu oraz (3) tego, czy rysunek przedstawia rzut/rozwinięcie, bo sposób zapisu może się różnić.

Wskazówka egzaminacyjna: jeśli masz w arkuszu legendę, zawsze najpierw odszukaj w niej symbol okna uchylnego i dopiero potem porównuj z odpowiedziami. To minimalizuje ryzyko pomyłki wynikającej z przyzwyczajeń do innego standardu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest okno uchylne na rysunku technicznym?
Okno uchylne to okno, którego skrzydło otwiera się przez uchylenie (odchylenie), a nie przez klasyczne otwarcie na bok. Na rysunku technicznym rozpoznaje się je po symbolu wskazującym właśnie ten sposób ruchu skrzydła zgodnie z legendą/konwencją w projekcie.
Jak odróżnić symbol okna uchylnego od rozwiernego?
Kluczowa jest informacja o kierunku i sposobie ruchu skrzydła. Symbol okna rozwiernego sugeruje otwieranie na bok (zawiasy boczne), a uchylnego – odchylenie skrzydła. Jeśli w arkuszu jest legenda, porównaj odpowiedzi z legendą, bo zapisy mogą się różnić między standardami.
Dlaczego w zadaniach mogą się pojawić różne symbole okien?
W praktyce spotyka się różne konwencje rysunkowe zależne od branży, programu CAD, firmy lub materiałów szkolnych. Dlatego na egzaminie najbezpieczniej jest opierać się na symbolach użytych w danym arkuszu (np. w legendzie), a nie na jednym zapamiętanym wariancie z innych materiałów.
Czy bez legendy da się pewnie wskazać okno uchylne?
Czasem tak, ale ryzyko błędu rośnie. Bez legendy trzeba polegać na znajomości typowych oznaczeń i na porównaniu cech symboli (czy pokazują uchył, rozwieranie, czy brak otwierania). Jeśli zadanie jest oparte na konkretnym standardzie, legenda jest najpewniejszym punktem odniesienia.
Jakie typy okien są najczęściej mylone na egzaminie?
Najczęściej myli się uchylne z rozwiernym oraz z rozwierno-uchylnym, bo symbole mogą mieć podobną "geometrię" i różnić się tylko detalem. Pomyłki wynikają też z automatycznego skojarzenia "okno = rozwierne" bez sprawdzenia, czy symbol pokazuje uchył.
Jak krok po kroku rozwiązać pytanie o symbol okna uchylnego?
Krok 1: sprawdź, czy jest legenda symboli.
Krok 2: ustal, które elementy symbolu opisują sposób otwierania.
Krok 3: porównaj cztery rysunki i wybierz ten, gdzie widoczny jest uchył.
Krok 4: wyklucz symbole okna stałego i rozwiernego.
Co oznacza, że okno jest uchylne w praktyce montażu?
W praktyce oznacza to inny dobór okuć i inny zakres ruchu skrzydła: skrzydło nie otwiera się "na bok", tylko odchyla. Dla wykonawcy i montażysty ma to znaczenie przy doborze zawiasów, ograniczników i regulacji, a w dokumentacji musi być jednoznacznie odczytane z symbolu.
Czy symbol okna uchylnego zależy od tego, czy rysunek jest rzutem czy elewacją?
Tak, sposób prezentacji może zależeć od rodzaju rysunku. Na rzucie często pokazuje się relacje w planie, a na elewacji – wygląd i podziały. Dlatego zawsze czytaj zadanie wraz z kontekstem arkusza i sprawdzaj, jak w danym komplecie rysunków oznaczono okna oraz sposób ich otwierania.
Jakie błędy najczęściej popełniają uczniowie przy rozpoznawaniu symboli okien?
Typowe błędy to: wybór symbolu "najbardziej znajomego" bez analizy, pominięcie małego elementu odróżniającego uchył od rozwierania oraz ignorowanie legendy. Częsty jest też błąd pośpiechu: uczeń nie porównuje wszystkich czterech rysunków, tylko wybiera pierwszy podobny.
Jak przygotować się do rozpoznawania symboli stolarki na egzamin?
Najlepiej ćwiczyć na arkuszach z poprzednich lat i zestawach z legendami. Zrób własną "ściągę" pojęć: okno stałe, rozwierne, uchylne, rozwierno-uchylne. Trenuj też pracę z dokumentacją: najpierw legenda, potem rysunek, na końcu weryfikacja cech symbolu.
info

Statystycznie 55% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Symbol okna uchylnego na rysunku technicznym wskazuje sposób otwierania skrzydła poprzez uchylenie (odchylenie górnej krawędzi do wnętrza/na zewnątrz zależnie od konwencji)."

Materiały:

  • Podręcznik do rysunku technicznego (działy: symbole budowlane i stolarka)
  • Przykładowe projekty/rysunki z legendą symboli okien i drzwi
  • Ćwiczenia z rozpoznawania symboli stolarki (arkusze egzaminacyjne i zadania praktyczne)
