Akumulator hydrauliczny gazowy to element układu hydrauliki siłowej, w którym energia jest magazynowana dzięki sprężaniu gazu. Kluczową cechą odróżniającą go od innych rozwiązań jest to, że w jego wnętrzu występują dwie strefy: część gazowa i część hydrauliczna (z olejem), rozdzielone przegrodą.
W praktyce przegrodą może być:
- pęcherz (akumulator pęcherzowy),
- membrana (akumulator membranowy),
- tłok (akumulator tłokowy).

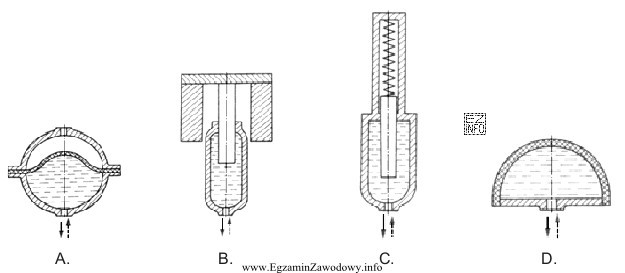

Na rysunku/schemacie akumulator gazowy powinien więc wyróżniać się budową zbiornika ciśnieniowego oraz elementami wskazującymi na stronę gazową (np. króciec/zawór do napełniania gazem) i stronę olejową (przyłącze do układu). Jeśli rysunek pokazuje jedynie zwykły zbiornik oleju, filtr, chłodnicę lub inny osprzęt bez podziału na komory, nie jest to akumulator gazowy.
Dlaczego pozostałe odpowiedzi są błędne? Najczęściej błędne rysunki w takich zadaniach przedstawiają elementy, które mogą wyglądać jak "zbiornik", ale nie spełniają definicji akumulatora gazowego, bo:
- nie mają wydzielonej strony gazowej i strony olejowej,
- nie pokazują elementu rozdzielającego (membrany/pęcherza/tłoka),
- odnoszą się do innych funkcji w układzie (magazyn oleju, oczyszczanie, regulacja przepływu/ciśnienia).
Wskazówka egzaminacyjna: najpierw szukaj na rysunku cechy funkcjonalnej (sprężany gaz + oddzielenie od oleju), a dopiero potem dopasuj do rodzaju akumulatora. To ogranicza zgadywanie, zwłaszcza gdy rysunki są podobne zewnętrznie.
