Oprawa oświetleniowa rastrowa to oprawa, w której od strony świecenia znajduje się rastr (kratka, lamele, układ komórek). W praktyce spotyka się ją często w oświetleniu sufitowym, zwłaszcza w pomieszczeniach wymagających ograniczenia olśnienia (np. stanowiska pracy wzrokowej).

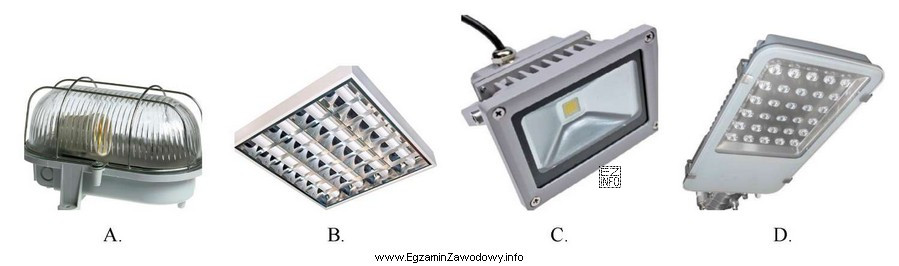

Rozpoznając oprawę rastrową na rysunku, zwróć uwagę na cechy typowe:
- widoczna kratka/komórki w płaszczyźnie świecenia (to kluczowy wyróżnik),
- elementy przypominające lamele lub "plaster miodu",
- brak jednolitego klosza jako jedynej osłony (rastr to nie to samo co dyfuzor).
Dlaczego to działa jako kryterium? Rastr jest elementem konstrukcyjnym, który zmienia rozsył światła i ogranicza widoczność jasnego źródła pod dużymi kątami, przez co redukuje olśnienie. Dlatego na poprawnym rysunku powinien być łatwy do wychwycenia detal "kratownicy".
Pozostałe rysunki (niepoprawne) zwykle przedstawiają inne rozwiązania: oprawy z gładkim kloszem (mlecznym lub przezroczystym), oprawy przemysłowe bez rastra albo oprawy o innej konstrukcji optycznej. Typowym błędem jest uznanie, że każda oprawa z osłoną lub z podziałami na segmenty jest rastrowa — w oprawie rastrowej decyduje właśnie obecność rastra (kratki/lamelek) w polu świecenia.
Wskazówka egzaminacyjna: jeśli rysunki są małe, najpierw "szukaj kratki". Gdy widzisz wyraźny układ komórek/lameli, dopiero potem oceniaj resztę obudowy (sufitowa, zwieszana, kasetonowa).
