KWALIFIKACJA ELE2 - STYCZEŃ 2017 (test 2)



PYTANIE NR 6.
Na którym rysunku przedstawiono żarówkę z trzonkiem GU10?

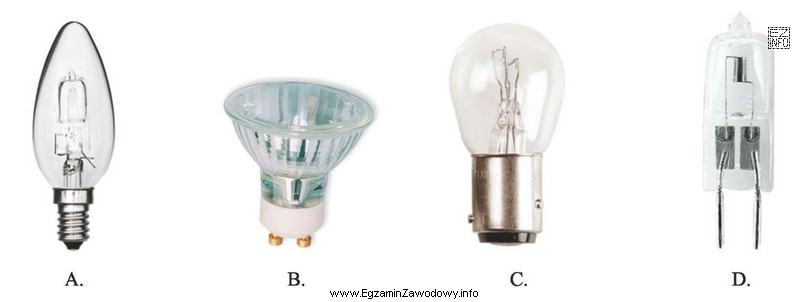

Ilustracja przedstawia cztery różne typy żarówek, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Trzonek GU10 rozpoznaje się po dwóch krótkich, grubych bolcach oraz mocowaniu bagnetowym (włożenie i przekręcenie w oprawce). Nie ma gwintu jak w E14/E27 ani długich, cienkich pinów jak w niektórych trzonkach wtykowych. Wybierz rysunek pokazujący te cechy.

Pełne wyjaśnienie:

Trzonek GU10 to popularny typ zakończenia źródła światła stosowany m.in. w oprawach punktowych zasilanych z sieci. W zadaniach egzaminacyjnych najczęściej wymaga się rozpoznania go po cechach geometrycznych widocznych na rysunku.

Co jest charakterystyczne dla GU10?

  • Dwa bolce (piny) zamiast gwintu.
  • Bolce są krótkie i dość grube w porównaniu z trzonkami, które mają długie, cienkie piny.
  • Mocowanie bagnetowe: po włożeniu do oprawki następuje przekręcenie, które blokuje źródło światła w gnieździe. Na rysunkach często widać elementy sugerujące "zatrzask/obrót", a nie samo wsunięcie.
  • Brak gwintu, więc rysunek nie powinien przedstawiać spiralnego nacięcia typowego dla E14/E27.

Jak odróżniać od typowych odpowiedzi mylących?

  • Jeśli na rysunku jest gwint, to nie jest GU10 (to raczej rodzina trzonków gwintowych).
  • Jeśli widać dwa bardzo cienkie i długie piny, to częsta pułapka: taki wygląd kojarzy się z trzonkami wtykowymi, ale nie z GU10, który ma masywniejsze, krótsze bolce i blokowanie przez obrót.
  • Jeśli rysunek pokazuje jeden centralny styk lub inne rozmieszczenie styków, również nie odpowiada typowemu GU10.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź na rysunku kolejno: (1) czy jest gwint, (2) ile jest bolców/styków, (3) czy bolce są krótkie i grube, (4) czy sugerowany jest mechanizm "włóż i przekręć". Taka checklista ogranicza wybór na podstawie pierwszego skojarzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest trzonek GU10 w żarówce?
GU10 to typ trzonka (zakończenia) źródła światła z dwoma bolcami i mocowaniem bagnetowym. Montaż polega na włożeniu bolców do oprawki i krótkim przekręceniu, aby zablokować lampę. Nie jest to gwint jak w E27/E14.
Jak rozpoznać GU10 na rysunku w teście?
Szukaj dwóch krótkich, dość grubych bolców oraz wskazania, że element jest blokowany przez obrót (bagnet). Jeśli rysunek pokazuje spiralny gwint albo długie, cienkie piny typowe dla innych trzonków, to najpewniej nie jest GU10.
Dlaczego GU10 nie ma gwintu jak E27?
GU10 należy do trzonków bolcowych, gdzie połączenie realizuje się przez wsunięcie bolców w gniazdo i zatrzaśnięcie/obrót, a nie przez wkręcanie. To ułatwia szybki montaż w oprawach punktowych i zapewnia stabilne pozycjonowanie źródła w oprawce.
Jakie są typowe zastosowania żarówek z trzonkiem GU10?
Najczęściej spotkasz je w oprawach punktowych (spoty sufitowe, oczka, kierunkowe oprawy akcentowe). W praktyce elektryka ważne jest dobranie właściwej oprawki i źródła światła przy wymianie lub modernizacji oświetlenia.
Czy trzonek GU10 pasuje do oprawki GU5.3?
Nie. To inne typy trzonków i oprawek. Różnią się konstrukcją styków oraz sposobem mocowania. Próba "dopasowania na siłę" grozi uszkodzeniem oprawki lub lampy. Na egzaminie warto rozpoznawać: gwint, liczbę bolców i ich wygląd.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu GU10?
Najczęstszy błąd to kierowanie się tylko tym, że są "dwa bolce", bez analizy grubości i długości bolców oraz bagnetowego mocowania. Drugi błąd to automatyczny wybór gwintu E27/E14, bo jest najczęściej spotykany w domu, mimo że rysunek nie pokazuje gwintu.
Kiedy elektryk powinien dobrać oprawkę GU10 zamiast gwintowej?
Gdy oprawa oświetleniowa jest konstrukcyjnie przeznaczona do trzonka bolcowego i wymaga bagnetowego mocowania (typowe spoty). Dobór oprawki wynika z dokumentacji oprawy lub oznaczeń producenta; w serwisie nie zamienia się typu oprawki bez oceny technicznej i bezpieczeństwa.
Co oznacza oznaczenie "GU" w trzonkach lamp?
W praktyce oznaczenia trzonków są częścią systemu identyfikacji typu zakończenia źródła światła i sposobu współpracy z oprawką. W zadaniach egzaminacyjnych najważniejsze jest, że GU10 kojarzy się z dwoma bolcami i blokowaniem przez obrót, a nie z gwintem.
Jak odróżnić GU10 od trzonka z gwintem na ilustracji?
Gwint rozpoznasz po spiralnym kształcie i jednym osiowym kierunku "wkręcania". GU10 nie ma spirali: ma dwa bolce i zwykle elementy sugerujące przekręcenie po włożeniu. Jeśli widzisz wyraźny gwint, to nie jest GU10.
Jak przygotować się do pytań o trzonki żarówek na ELE.2?
Stwórz listę najczęstszych trzonków i naucz się cech rozpoznawczych: gwint vs bolce, liczba styków, długość i grubość pinów, sposób mocowania (wkręcanie, wsunięcie, bagnet). Ćwicz na zdjęciach/rysunkach i porównuj z oprawkami spotykanymi w praktyce montażowej.
info

Około 56% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Trzonek GU10 rozpoznaje się po dwóch krótkich, grubych bolcach oraz mocowaniu bagnetowym (włożenie i przekręcenie w oprawce)."

Źródła:

  • IEC 60061 (Lamp caps and holders together with gauges for the control of interchangeability and safety) – seria norm opisująca typy trzonków i oprawek, hasło/sekcje dotyczące oznaczeń typu "GU" oraz wymienności
  • Wikipedia (PL): https://pl.wikipedia.org/wiki/Trzonek_(%C5%BAr%C3%B3d%C5%82o_%C5%9Bwiat%C5%82a) - dostęp 2026-03-01
  • Wikipedia (EN): https://en.wikipedia.org/wiki/GU10 - dostęp 2026-03-01

Materiały:

  • Karty katalogowe producentów źródeł światła i oprawek (sekcje: base/cap, trzonek)
  • Tablice/porównania typów trzonków (E14, E27, GU10, GU5.3 itp.)
  • Materiały szkoleniowe z osprzętu instalacyjnego i techniki świetlnej dla elektryków
