W dokumentacji projektowej elementy pokazane w przekroju są wypełniane oznaczeniem graficznym (kreskowaniem/symbolem materiału), aby jednoznacznie wskazać, z czego wykonano dany fragment ściany. Dla wykonawcy ma to znaczenie praktyczne: pozwala odróżnić np. mur z cegły ceramicznej od ściany z bloczków, betonu lub innych materiałów.
Aby poprawnie rozwiązać takie zadanie, należy:
- zidentyfikować, że pytanie dotyczy przekroju ściany (a nie rzutu czy elewacji),
- sprawdzić, które z przedstawionych rysunków pokazują wypełnienie odpowiadające cegle ceramicznej,
- unikać mylenia podobnych kreskowań, które mogą oznaczać inne materiały murowe.

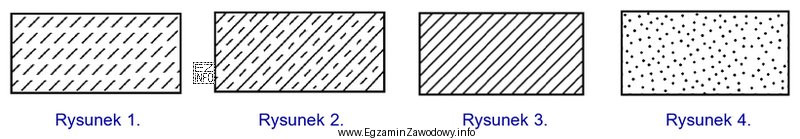

Odpowiedź "Na rysunku 3." jest poprawna, ponieważ w zestawie rysunków do zadania to właśnie ten rysunek przedstawia oznaczenie stosowane do przekroju ściany z cegieł ceramicznych.
Pozostałe odpowiedzi są niepoprawne, bo wskazują rysunki z innymi symbolami/kreskowaniami niż przewidziane dla cegły ceramicznej. Typowy błąd polega na wyborze znaku "podobnego" wizualnie, bez zwrócenia uwagi na charakterystyczny układ wypełnienia w przekroju.
Wskazówka egzaminacyjna: jeżeli w arkuszu jest legenda lub opis materiałów, zawsze warto ją sprawdzić przed wyborem odpowiedzi, bo minimalizuje to pomyłki wynikające z podobieństwa symboli.
