Układ konstrukcyjny budynku opisuje, jak rozmieszczone są główne elementy nośne (np. ściany nośne, ramy, podciągi) w rzucie. W praktyce wpływa to na drogę przekazywania obciążeń: ze stropów na ściany/słupy, a dalej na fundamenty.

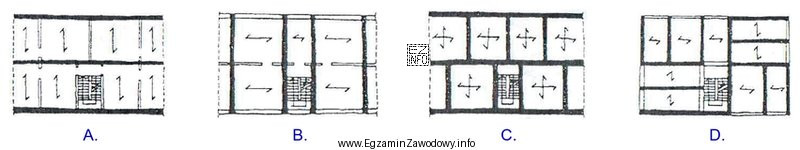

Układ podłużny oznacza, że zasadnicze ściany nośne (lub inne elementy nośne wyznaczające schemat pracy) są rozmieszczone równolegle do dłuższej osi budynku. Na rysunku należy więc najpierw ustalić, który wymiar rzutu jest dłuższy, a następnie sprawdzić, czy dominujące linie ścian nośnych biegną w tym samym kierunku.
Odpowiedź "Rysunek A" jest poprawna, ponieważ przedstawia układ, w którym elementy nośne są prowadzone równolegle do osi podłużnej obiektu, co odpowiada definicji układu podłużnego.
Pozostałe odpowiedzi są błędne, bo przedstawiają inne relacje kierunków elementów nośnych do osi budynku, typowe dla układu poprzecznego lub mieszanego. Częsty błąd polega na ocenianiu układu na podstawie ścian działowych albo samego kształtu pomieszczeń, zamiast na podstawie tego, które ściany są nośne i w jakim kierunku biegną.
Wskazówka egzaminacyjna: na schematach układów konstrukcyjnych ściany nośne bywają rysowane grubszą linią. Jeśli rysunki są podobne, szukaj konsekwentnego, "dominującego" kierunku elementów nośnych oraz porównaj go z dłuższym wymiarem rzutu.
