Układ konstrukcyjny budynku opisuje, jak są rozmieszczone i w jakim kierunku pracują główne elementy nośne (np. ściany nośne, słupy, ramy), które przenoszą obciążenia na fundamenty. W praktyce, zwłaszcza przy analizie rzutów kondygnacji, rozróżnia się m.in. układ podłużny i poprzeczny.
Układ podłużny rozpoznaje się wtedy, gdy dominują elementy nośne ustawione i powtarzające się w kierunku wzdłuż dłuższego wymiaru budynku. Na rysunku będzie to widoczne jako przewaga ścian nośnych/ciągów podpór biegnących równolegle do dłuższej osi obiektu (często także jako charakterystyczny rytm osi konstrukcyjnych w tym kierunku).
Dlaczego poprawna jest odpowiedź "A"?

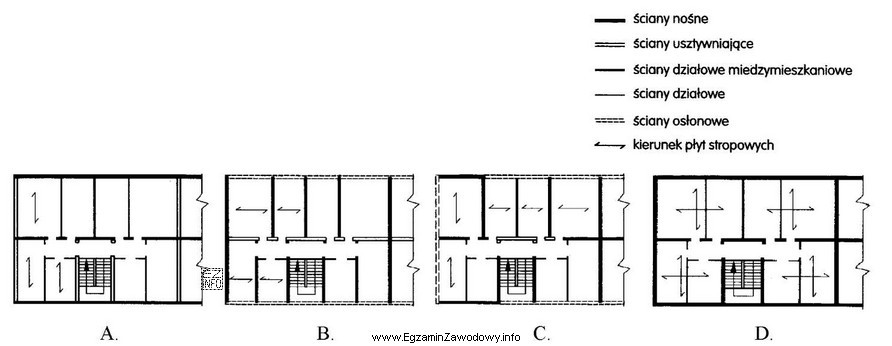

W tym zadaniu rysunek oznaczony jako "A" przedstawia układ spełniający powyższą definicję: rozkład głównych elementów nośnych odpowiada układowi podłużnemu, czyli zorientowanemu wzdłuż dłuższego kierunku budynku.
Dlaczego pozostałe odpowiedzi są błędne?
- Odpowiedzi pozostałe przedstawiają inne orientacje elementów nośnych (np. dominujący kierunek poprzeczny) albo układ mieszany, w którym nie da się wskazać przewagi kierunku podłużnego.
- Częstą pułapką jest sugerowanie się wyglądem zewnętrznym rzutu (czy obrys jest "wydłużony"), zamiast sprawdzenia, które ściany/słupy są nośne i w jakim kierunku tworzą zasadniczy schemat przenoszenia obciążeń.
Wskazówka egzaminacyjna: najpierw ustal, gdzie na rysunku są elementy nośne (grubsze ściany, powtarzalne osie, układ słupów), a dopiero potem oceń, czy ich dominujący kierunek jest wzdłużny czy poprzeczny. To ogranicza wybór "na oko" i zwiększa pewność odpowiedzi.
