Połączenie mechaniczne taśmy przenośnikowej to sposób łączenia dwóch końców taśmy za pomocą elementów metalowych lub tworzywowych, które są widoczne na złączu. W praktyce spotyka się m.in. spinki (łączniki) z drutem/prętem przechodzącym przez ukształtowane oczka lub płytki dociskowe mocowane do rdzenia taśmy. Cechą wspólną jest to, że złącze powstaje bez wykonywania wulkanizacji na gorąco lub na zimno.
Dlatego, aby wskazać rysunek przedstawiający połączenie mechaniczne, należy szukać na ilustracji takich sygnałów jak:
- wyraźna linia złącza w miejscu styku dwóch końców taśmy,
- spinki/klamry/płytki rozmieszczone poprzecznie do kierunku biegu taśmy,
- łącznik (drut, pręt, sworzeń) spinający elementy po obu stronach końców taśmy.

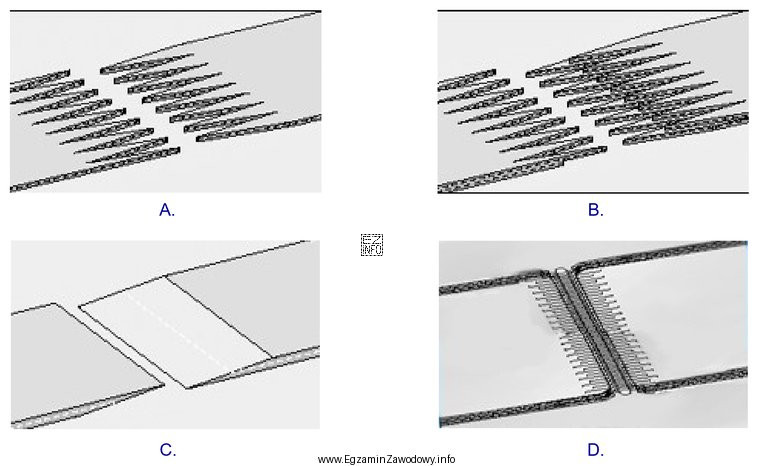

Odpowiedź "D" jest poprawna, ponieważ odpowiada ilustracji, na której widać właśnie takie rozwiązanie: dwa końce taśmy są połączone elementami mechanicznymi, a nie warstwą gumy po wulkanizacji.
Pozostałe odpowiedzi są niepoprawne typowo z następujących powodów:
- Jedna z ilustracji może przedstawiać złącze wulkanizowane – wtedy nie ma widocznych spinek, a strefa połączenia wygląda jak ciągła taśma (z ewentualnym skosem lub zakładką warstw).
- Inna ilustracja może pokazywać samą taśmę (bez realnego połączenia dwóch końców) albo fragment konstrukcji przenośnika, co nie spełnia warunku "połączenia mechanicznego".
- Bywa też, że rysunek przedstawia łączenie klejone lub inną metodę niewymagającą spinek – wówczas kluczowe elementy mechaniczne również nie występują.
Wskazówka egzaminacyjna: przy pytaniach opartych o rysunki nie oceniaj ogólnego wyglądu taśmy, tylko szukaj "twardych" cech definicyjnych: elementów złącznych, ich kształtu oraz tego, czy faktycznie spinają dwa końce taśmy. To ogranicza ryzyko pomyłki przy podobnych obrazkach.
