Układ technologiczny KTZ (koparka–transport–zwałowarka) opisuje podstawowy ciąg roboczy w górnictwie odkrywkowym: urabianie materiału, jego transport (najczęściej przenośnikami taśmowymi) oraz zwałowanie lub odstawę.
Koparka kołowa jest w tym układzie kluczową maszyną urabiającą. Na schematach technologicznych zwykle rozpoznaje się ją po charakterystycznym symbolu maszyny z kołem czerpakowym (element urabiający), często z zaznaczonym wysięgnikiem i kierunkiem podawania urobku na przenośnik.

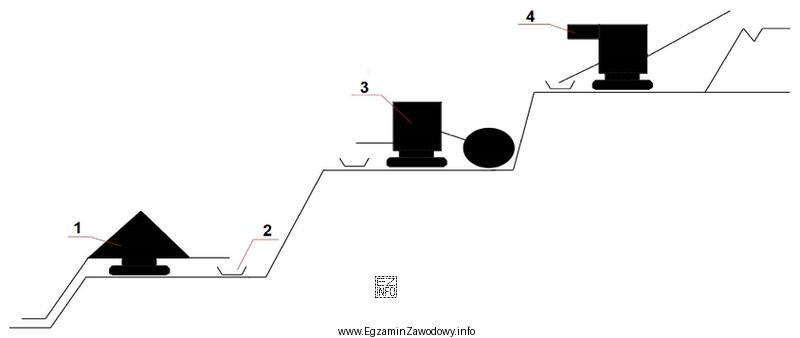

W tym zadaniu sprawdzana jest umiejętność pracy z dokumentacją graficzną: należy odnaleźć na rysunku symbol koparki kołowej i odczytać numer przypisany do tego elementu. Odpowiedź "cyfrą 3." jest poprawna, ponieważ numer 3 jest przypisany na schemacie właśnie do koparki kołowej.
Dlaczego pozostałe odpowiedzi są błędne? Numery "cyfrą 1.", "cyfrą 2." i "cyfrą 4." wskazują inne elementy układu (np. odcinki transportu, urządzenia pośrednie lub maszynę zwałującą). Typowy błąd polega na utożsamieniu dużej maszyny wysięgnikowej ze zwałowarką albo na wyborze numeru "z początku rysunku" bez sprawdzenia symbolu.
Wskazówka egzaminacyjna: zawsze najpierw identyfikuj symbol (cecha szczególna: koło czerpakowe), dopiero potem odczytaj numer. Jeśli na rysunku jest legenda, warto ją szybko porównać z oznaczeniami.
