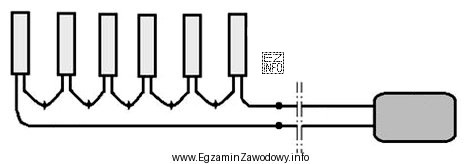

W obwodzie strzałowym sposób łączenia rozpoznaje się przede wszystkim po topologii połączeń widocznej na schemacie: czy jest jedna droga przepływu prądu przez kolejne elementy, czy też występują rozgałęzienia na kilka gałęzi.
Połączenie szeregowe oznacza, że elementy inicjujące są włączone jeden za drugim w jednej pętli/ciągu: prąd (w sensie ideowym schematu) "przechodzi" kolejno przez każdy element. Charakterystyczną cechą jest brak węzłów, w których obwód dzieli się na równoległe gałęzie. Taki układ na rysunku identyfikuje się, śledząc przewody od źródła/zapalarki przez kolejne elementy aż do powrotu – bez rozdzielania na odnogi.
Odpowiedź "Równoległe" byłaby właściwa tylko wtedy, gdy schemat pokazywał wyraźne rozgałęzienie na dwie lub więcej gałęzi, w których elementy są zasilane równocześnie między tymi samymi dwoma węzłami. W połączeniu równoległym kluczowe są węzły rozdziału i ponownego złączenia gałęzi.
Odpowiedzi "Szeregowo-równoległe" oraz "Równoległo-szeregowe" opisują układy mieszane. Byłyby zasadne, gdyby część elementów tworzyła odcinki szeregowe, a następnie te odcinki były łączone równolegle (lub odwrotnie). Typowym błędem jest uznanie schematu za "mieszany" tylko dlatego, że jest bardziej rozbudowany graficznie. W praktyce należy analizować wyłącznie to, czy istnieją realne rozgałęzienia i jak są połączone węzły.
Wskazówka egzaminacyjna: zawsze zaznacz na schemacie węzły (punkty rozgałęzienia/połączenia) i "przejdź" cały obwód od zacisków zasilania. Jeśli nie ma rozgałęzień, to jest to układ szeregowy; jeśli są gałęzie między tymi samymi węzłami – układ równoległy; jeśli oba naraz – układ mieszany.
