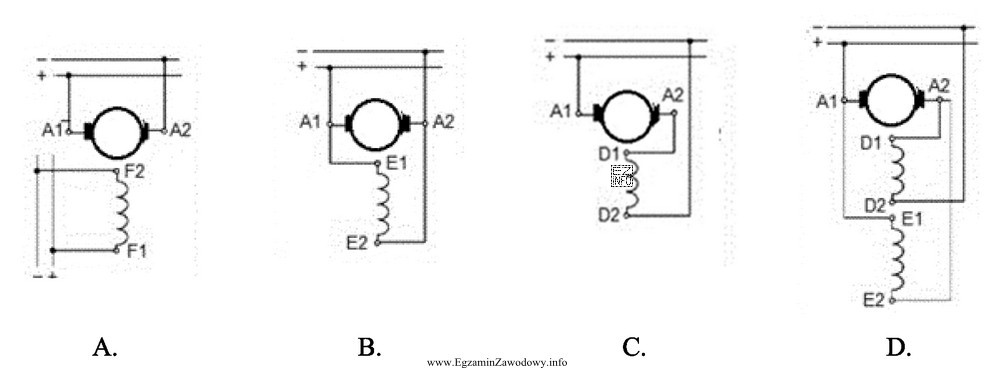

W maszynie prądu stałego typu szeregowego uzwojenie wzbudzenia jest włączone w szereg z obwodem twornika. Oznacza to, że przez uzwojenie wzbudzenia i przez twornik płynie ten sam prąd. Tę cechę widać na schemacie ideowym: elementy odpowiadające wzbudzeniu i twornikowi są połączone jeden za drugim w jednej gałęzi obwodu.
Dlatego odpowiedź "C" jest właściwa, jeżeli na rysunku C pokazano połączenie szeregowe uzwojenia wzbudzenia z twornikiem (bez rozdzielenia prądu na gałęzie równoległe). Taki układ jest typowy dla silników szeregowych, które charakteryzują się dużym momentem rozruchowym.
Pozostałe rysunki są niepoprawne dla maszyny szeregowej, gdy przedstawiają inne topologie:
- schemat bocznikowy: uzwojenie wzbudzenia dołączone równolegle do twornika (prąd rozdziela się na dwie gałęzie),
- schemat mieszany/compound: część wzbudzenia w szeregu, a część równolegle,
- schemat niebędący maszyną prądu stałego (np. brak charakterystycznego obwodu wzbudzenia/twornika w tej konfiguracji).
Wskazówka egzaminacyjna: przy rozpoznawaniu typu maszyny nie skupiaj się na liczbie symboli, tylko na tym, czy obwód ma jedną gałąź (szereg), czy rozgałęzienie (bocznik), oraz gdzie znajduje się uzwojenie wzbudzenia względem twornika.
