KWALIFIKACJA ELE2 - CZERWIEC 2015 (test 2)

Schemat montażowy (w odróżnieniu od schematu ideowego) służy przede wszystkim do wykonania montażu i połączeń w praktyce. Na takim rysunku zwykle widać:

• rozmieszczenie elementów w urządzeniu/na płycie/puszce lub w obrębie układu,
• konkretne punkty przyłączeniowe (zaciski, listwy, złącza),
• rzeczywiste połączenia przewodami pomiędzy elementami (często z oznaczeniami żył/kolorów/numery zacisków),
• informacje pomocne monterowi: gdzie dany element jest zamontowany i jak go połączyć.

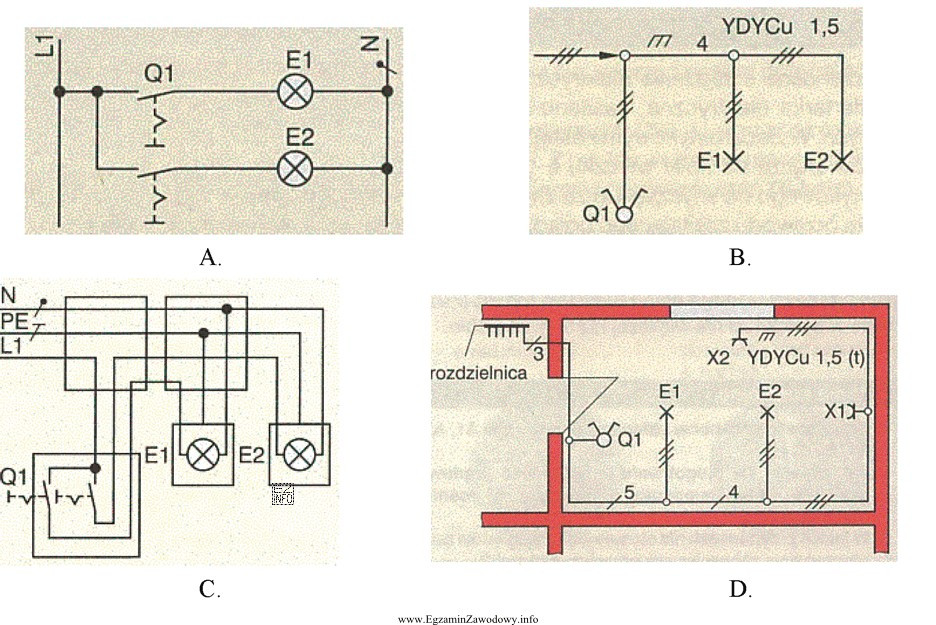

Dlatego poprawna jest odpowiedź wskazująca rysunek oznaczony literą C: rozpoznanie opiera się na tym, że rysunek ma charakter "wykonawczy" (montażowy), a nie wyłącznie funkcjonalny.

Typowe pomyłki wynikają z mylenia schematów:

• Schemat ideowy skupia się na zasadzie działania i relacjach elektrycznych; symbole są często ułożone logicznie, a nie zgodnie z fizycznym rozmieszczeniem.
• Schemat połączeń bywa podobny, ale może przedstawiać jedynie zestawienie połączeń między zaciskami, bez informacji o rozmieszczeniu/montażu.
• Rzut/plan instalacji pokazuje przebieg instalacji w obiekcie (np. na rzucie pomieszczeń), co też nie jest schematem montażowym urządzenia.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy rysunek odpowiada na pytanie montera: "gdzie to jest zamontowane i jak to fizycznie połączyć?". Jeśli rysunek odpowiada raczej na pytanie: "jak to działa elektrycznie?", to najczęściej jest to schemat ideowy, a nie montażowy.
