KWALIFIKACJA BUD13 - CZERWIEC 2017 (test 2)

PYTANIE NR 19.
Na którym rysunku przedstawiono umocnienie skarpy nasypu wykonane za pomocą geokraty?

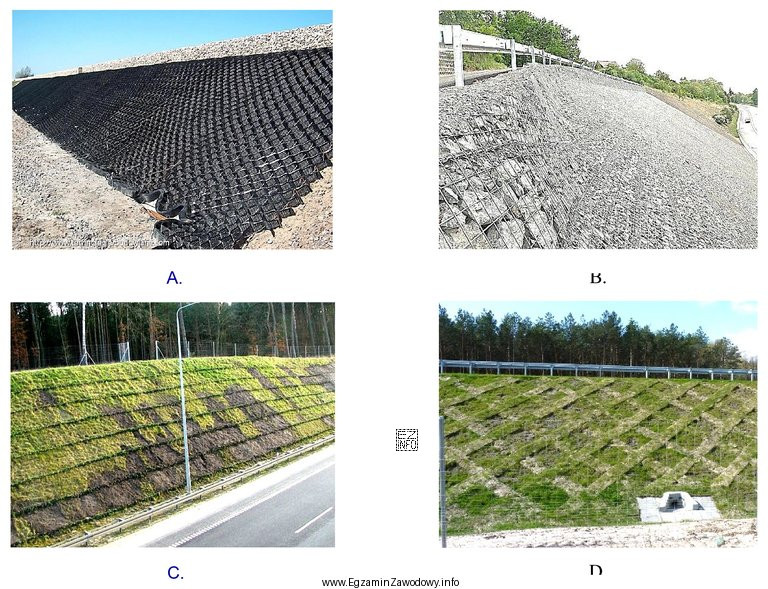

Ilustracja przedstawia cztery zdjęcia oznaczone literami A, B, C i D, które pokazują różne metody umocnienia skarpy nasypu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Geokrata (geocell) to przestrzenna, komórkowa mata z taśm polimerowych, rozkładana na skarpie i wypełniana gruntem lub kruszywem. Taki "plaster miodu" ogranicza zsuwanie się nasypu. Rysunek z widocznymi komórkami odpowiada odpowiedzi. Pozostałe rysunki nie pokazują tej charakterystycznej struktury 3D.

Pełne wyjaśnienie:

Geokrata (często określana jako geocell) jest geosyntetykiem o strukturze przestrzennej. Po rozłożeniu tworzy układ połączonych komórek, który po wypełnieniu gruntem lub kruszywem działa jak "szkielet" stabilizujący warstwę powierzchniową skarpy. Dzięki temu:

  • zwiększa się odporność na erozję powierzchniową,
  • ogranicza się zsuwanie i spływ materiału po skarpie,
  • poprawia się współpraca wypełnienia z podłożem (tarcie i klinowanie w komórkach).

Poprawny wybór to rysunek przedstawiający wyraźne komórki 3D (regularne "oczka" o głębokości), które po zamocowaniu do podłoża są przeznaczone do wypełnienia. To cecha odróżniająca geokratę od rozwiązań płaskich.

Odpowiedzi niepoprawne dotyczą rysunków, które nie pokazują tej komórkowej budowy, np. przedstawiają materiały lub elementy działające inaczej: warstwy płaskie (bez komórek), okładziny/elementy ciężkie, albo inne typy zabezpieczeń skarpy. Typową pułapką jest utożsamianie każdej "siatki" z geokratą — w geokracie kluczowa jest przestrzenność i możliwość wypełnienia komórek, a nie sam fakt istnienia oczek.

W praktyce na budowie operator i brygadzista powinni rozpoznawać takie rozwiązanie, bo wpływa ono na kolejność robót: przygotowanie podłoża, rozłożenie i zakotwienie geokraty, równomierne wypełnienie oraz zagęszczenie wypełnienia bez uszkodzenia struktury.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Geokrata to geosyntetyk o strukturze przestrzennej (komórkowej). Po rozłożeniu na skarpie i wypełnieniu gruntem lub kruszywem tworzy "plaster miodu", który ogranicza osuwanie i erozję materiału. Stosuje się ją do stabilizacji i umocnienia skarp w robotach ziemnych i drogowych.
Najważniejsza cecha to komórki 3D: rysunek pokazuje przestrzenną kratę o głębokości (nie tylko płaską siatkę). Często widać wypełnienie komórek kruszywem/gruntem oraz elementy zakotwienia do skarpy. Płaskie warstwy bez komórek zwykle nie są geokratą.
Po wypełnieniu komórek materiał jest "zamknięty" w przestrzennej strukturze, co zwiększa tarcie wewnętrzne i klinowanie. Obciążenia rozkładają się na większą powierzchnię, a spływ powierzchniowy ma utrudnioną drogę. W efekcie skarpa jest bardziej stabilna i mniej podatna na rozmywanie.
Najczęściej myli się geokratę z geosiatką lub geowłókniną, bo na pierwszy rzut oka wszystkie wyglądają jak "siatka". Błąd wynika z pomijania przestrzenności: geokrata ma komórki o wysokości, a nie płaski splot. Inną pomyłką jest wybór rysunku z dowolnym umocnieniem, bez identyfikacji materiału.
Geokratę wybiera się, gdy potrzebna jest stabilizacja warstwy powierzchniowej i ograniczenie erozji, a jednocześnie chce się zachować wypełnienie z gruntu/kruszywa i uzyskać szybkie wykonanie. W praktyce jest przydatna na skarpach narażonych na spływ wody, przy nasypach drogowych oraz na odcinkach o słabszym podłożu.
Tak, geokrata zwykle wymaga wypełnienia, bo to ono współpracuje z komórkami i zapewnia efekt stabilizacji. Wypełnieniem może być grunt, mieszanka kruszyw lub inny materiał przewidziany w projekcie. Kluczowe jest równomierne wypełnienie komórek i dopasowanie do warunków odwodnienia oraz zagęszczania.
Dla operatora ważne jest utrzymanie geometrii skarpy, przygotowanie podłoża i niedopuszczenie do uszkodzenia geokraty podczas rozkładania i zasypywania. Istotne jest też zachowanie zaleceń dotyczących zakotwienia, kolejności wypełniania i zagęszczania oraz pracy sprzętu na skarpie tak, by nie "ściągać" materiału z komórek.
Geowłóknina jest warstwą płaską (mata/filc), zwykle rysowaną jako cienka warstwa rozdzielająca lub filtracyjna. Geokrata jest rysowana jako struktura komórkowa o wysokości, przeznaczona do wypełnienia. Jeżeli na rysunku widać "kieszenie/komórki" z zasypką, to wskazuje na geokratę.
W kwalifikacji BUD.13 liczy się praktyczna umiejętność rozpoznawania technologii robót ziemnych i drogowych oraz ich poprawnego wykonania. Rysunki sprawdzają, czy zdający odróżnia rozwiązania podobne z nazwy i wyglądu oraz czy rozumie zasadę działania zabezpieczeń skarp i podłoża, co przekłada się na decyzje na budowie.
Najlepiej porównywać rozwiązania parami: geokrata vs geosiatka, geowłóknina vs mata przeciwerozyjna, gabiony vs narzut kamienny. Dla każdego zapamiętaj 1–2 cechy rozpoznawcze (np. geokrata = komórki 3D do wypełnienia). Ćwicz na zdjęciach z budów i schematach technologicznych.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Geokrata (geocell) to przestrzenna, komórkowa mata z taśm polimerowych, rozkładana na skarpie i wypełniana gruntem lub kruszywem."

Materiały:

  • Podręczniki i skrypty z technologii robót ziemnych i drogowych (umocnienia skarp, odwodnienie, zabezpieczenia przeciwerozyjne)
  • Katalogi producentów geosyntetyków (karty techniczne geokrat/geocell) omawiające budowę i zastosowania
  • Materiały szkoleniowe z budowy dróg: przekroje typowych konstrukcji nasypów oraz sposoby zabezpieczeń skarp
