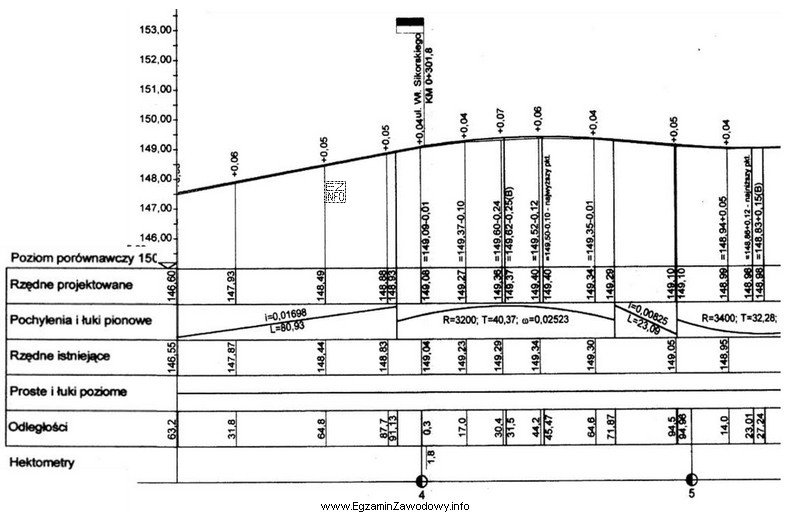

W profilu podłużnym drogi zwykle pokazuje się co najmniej dwie linie: teren istniejący oraz niweletę projektowaną (oś wysokościowa). Pytanie dotyczy rzędnej projektowanej, czyli wartości wysokości wynikającej z projektu, a nie pomiaru stanu istniejącego.
Aby wskazać prawidłową wartość, trzeba:
- zlokalizować na profilu początek krzywej wypukłej niwelety (punkt, w którym odcinek o stałym spadku przechodzi w krzywą wypukłą);
- upewnić się, że odczyt dotyczy linii projektowanej (niwelety), a nie linii terenu;
- odczytać wysokość z osi rzędnych z dokładnością zgodną z rysunkiem (często do 0,01 m).
Wartość 148,93 jest poprawna, ponieważ odpowiada rzędnej niwelety projektowanej dokładnie w punkcie początku krzywej wypukłej, wskazanym na fragmencie profilu.
Dlaczego pozostałe wartości są błędne? Zwykle wynikają z typowych pomyłek: odczytu w sąsiednim punkcie kilometrażu, odczytu z linii terenu zamiast z niwelety, albo z przesunięcia odczytu o jedną działkę podziałki (błąd skali). Częste jest też mylenie "początku krzywej" z innym punktem charakterystycznym krzywej (np. jej częścią środkową), co daje liczby zbliżone, ale nieidentyczne.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź, czy czytasz właściwą linię (projekt/istniejący) oraz czy punkt odczytu to na pewno początek krzywej wypukłej, a nie dowolne miejsce na krzywej.
