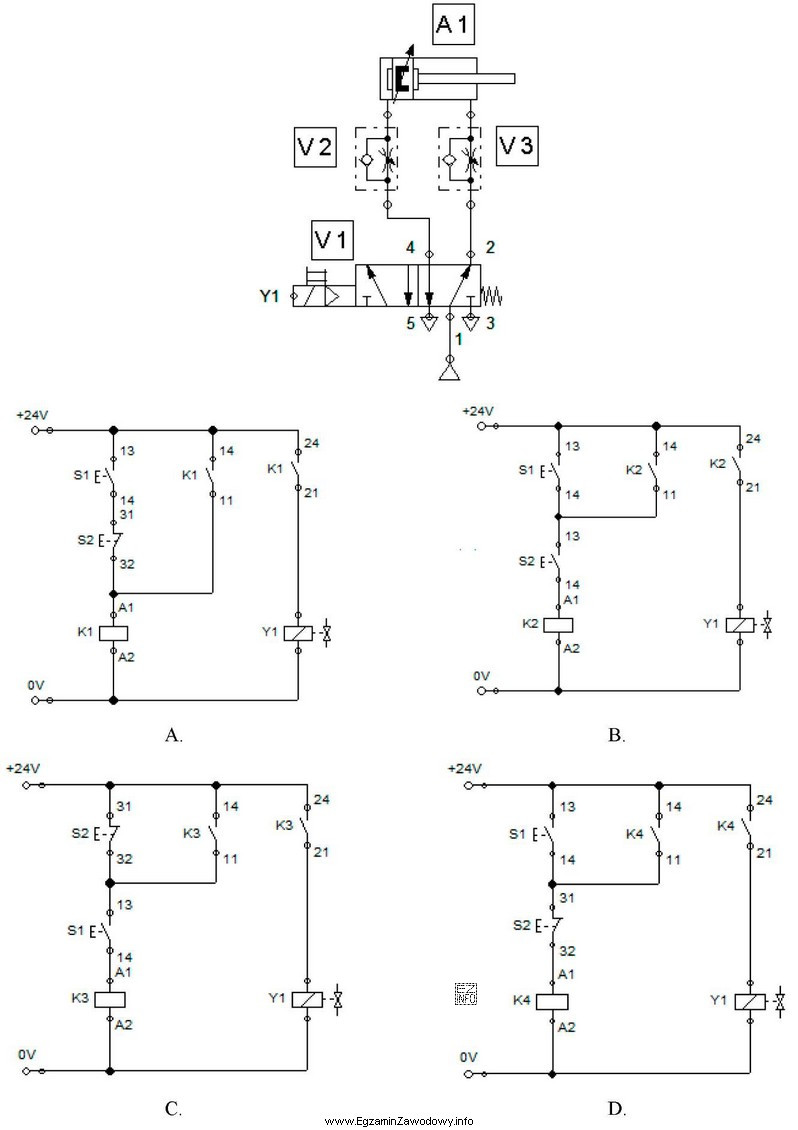

W treści zadania kluczowe są dwa warunki funkcjonalne:
- Po S1 siłownik A1 ma wykonać wysuw i utrzymać aktualny stan (czyli po puszczeniu S1 układ nie może sam wrócić do położenia wyjściowego).
- Po S2 ma nastąpić wsuw tłoczyska.
Taki opis oznacza, że sterowanie musi działać jak przełącznik z pamięcią: jedno naciśnięcie wybiera stan "wysuń", drugie naciśnięcie wybiera stan "wsuń". W praktyce (w pneumatyce/elektropneumatyce) odpowiada temu rozwiązanie bistabilne, np. element kierunkowy przełączany dwoma oddzielnymi sygnałami (dla dwóch kierunków) albo układ logiczny typu "zatrzask" realizujący podtrzymanie.
Odpowiedź "D." jest poprawna, ponieważ odpowiada schematowi, który spełnia oba wymagania: po impulsie z S1 przełącza sterowanie na wysuw i zostawia je w tym stanie aż do pojawienia się sygnału z S2, a po S2 przełącza na wsuw.
Dlaczego pozostałe schematy są niepoprawne (typowe przyczyny błędu):
- Schemat bez podtrzymania (monostabilny) spowoduje, że po puszczeniu S1 ruch lub stan sterowania wróci do położenia spoczynkowego, więc warunek "podtrzymanie aktualnego stanu" nie będzie spełniony.
- Schemat, w którym oba przyciski działają na ten sam kierunek (albo brakuje wyraźnego rozdziału sygnałów na wysuw i wsuw), nie zapewni przełączania kierunku po S2.
- Schemat z zależnością sekwencyjną lub z warunkiem dodatkowym (np. konieczność jednoczesnego wciśnięcia, blokada bez pamięci) może działać chwilowo, ale nie realizuje prostego "S1 = wysuń i utrzymaj, S2 = wsuń".
Wskazówka egzaminacyjna: szukaj na schemacie elementu/połączeń, które utrzymują stan po zaniku sygnału (pamięć). Jeżeli widzisz powrót sprężyną do jednego położenia po zwolnieniu przycisku, to zwykle oznacza brak podtrzymania.
