Szkic tyczenia budynku ma nie tylko pokazywać dane potrzebne do realizacji obiektu, ale też umożliwiać jednoznaczną weryfikację poprawności wytyczenia. Dlatego standardy techniczne wymagają wyraźnego rozróżnienia informacji projektowanych od tych uzyskanych w terenie.
Jak powinien wyglądać zapis?
- Treść projektowana (wymiary z projektu) jest prezentowana na szkicu w kolorze czerwonym.
- Wyniki pomiaru kontrolnego muszą być wpisane kolorem czarnym oraz w nawiasie. Nawias jest elementem obowiązkowym, bo odróżnia wartość zmierzoną od projektowanej.

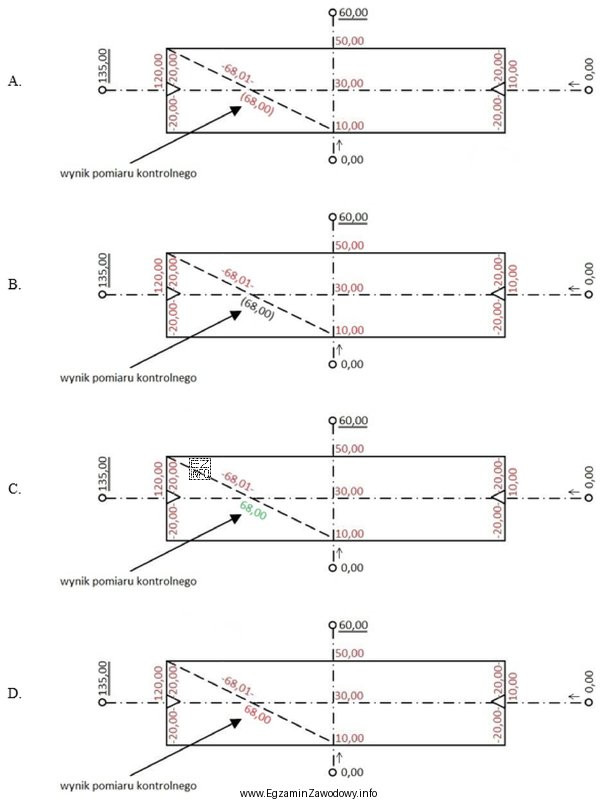

Dlaczego poprawna jest odpowiedź B?
Na szkicu B wynik kontroli przekątnej zapisano jako (68,00) i wykonano go na czarno. Taki zapis spełnia jednocześnie oba warunki: kolor czarny oraz nawias dla wartości kontrolnej.
Dlaczego pozostałe warianty są niepoprawne?
- A – wprawdzie zastosowano nawias, ale zapis jest w kolorze czerwonym, który służy do treści projektowanej, więc może wprowadzać w błąd.
- C – brak nawiasu oraz użycie koloru zielonego; oba elementy nie spełniają wymagań dla pomiaru kontrolnego.
- D – brak nawiasu i kolor czerwony; zapis może zostać odczytany jako wartość projektowana.
Wskazówka egzaminacyjna: w zadaniach o szkic tyczenia zawsze sprawdzaj dwie cechy zapisu kontroli: nawias i kolor czarny. Sama zgodność liczby nie wystarcza.
