KWALIFIKACJA BPO1 - CZERWIEC 2012



PYTANIE NR 9.

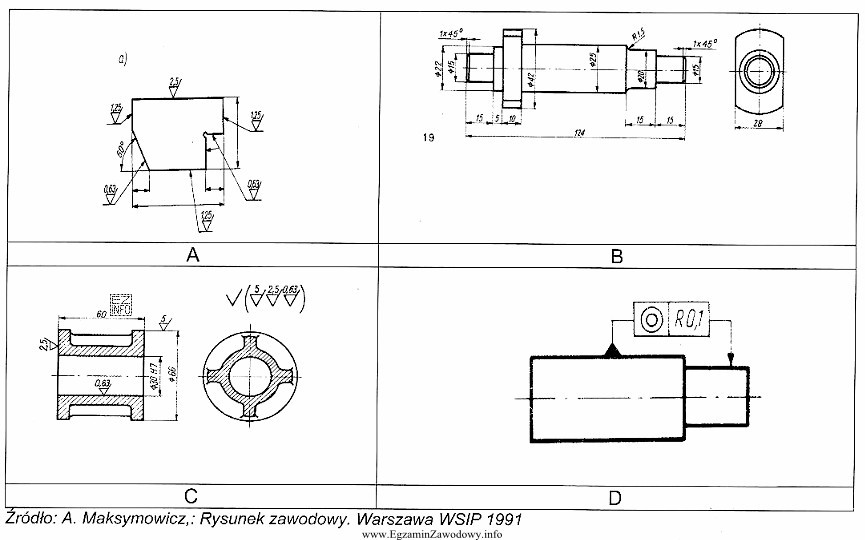

Na którym z rysunków określono tolerancję położenia?
Na którym z rysunków określono tolerancję poł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tolerancja położenia określa dopuszczalne odchyłki położenia cechy względem określonego punktu odniesienia. Na rysunku D widoczny jest symbol tolerancji położenia, który jest kwadratem z dwoma okręgami i literą "R" wewnątrz, co wskazuje na tolerancję położenia otworu względem określonej osi lub punktu odniesienia.
