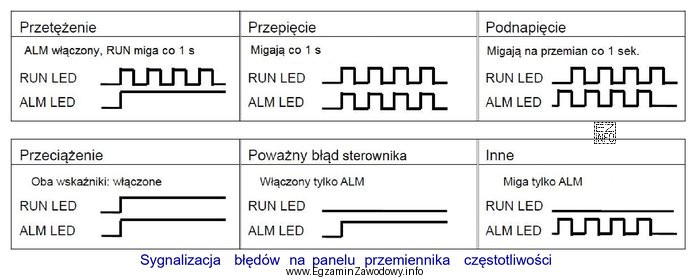

W przemiennikach częstotliwości podstawowa diagnostyka często odbywa się przez sygnalizację LED na panelu (np. dioda pracy oraz dioda alarmu). Układ świecenia lub migania (czas, sekwencja, naprzemienność) pełni rolę "kodu", który trzeba odczytać z tabeli sygnalizacji błędów przypisanej do konkretnego urządzenia.
Opis: dioda zielona RUN i czerwona ALM migają na przemian z interwałem 1 sekundy. Taki wzór w tabeli wskazuje na podnapięcie zasilania przemiennika, czyli sytuację, w której napięcie zasilające (lub napięcie w obwodzie DC po prostowniku) spada poniżej dopuszczalnego progu. Skutkiem jest przejście w stan alarmu/wyłączenia, aby chronić układ mocy i zapewnić poprawność sterowania.
Dlaczego pozostałe odpowiedzi nie pasują do tego opisu?
- "Za duża wartość napięcia zasilającego…" oznaczałaby przepięcie po stronie zasilania/DC. W wielu napędach ma ono inny kod (inny wzór migania lub osobny kod błędu).
- "Wzrost prądu… przetężenie" dotyczy przeciążenia silnika, zwarcia lub zbyt agresywnych nastaw (np. zbyt krótki czas przyspieszania). To inna grupa alarmów niż błąd zasilania.
- "Wzrost napięcia w obwodzie silnik–przemiennik… przepięcie" wiąże się zwykle z energią oddawaną podczas hamowania (wzrost napięcia DC) lub zjawiskami w torze mocy. Także ma odrębne oznaczenie w tabeli.
W praktyce po rozpoznaniu podnapięcia warto sprawdzić: jakość zasilania, spadki napięć pod obciążeniem, zaciski i styki, dobór zabezpieczeń oraz ewentualne zaniki faz. Kluczową umiejętnością egzaminacyjną jest poprawne powiązanie kodu migania z tabelą, a nie zgadywanie na podstawie samej nazwy diody ALM.
