KWALIFIKACJA BUD16 + BUD17 - STYCZEŃ 2021



PYTANIE NR 13.

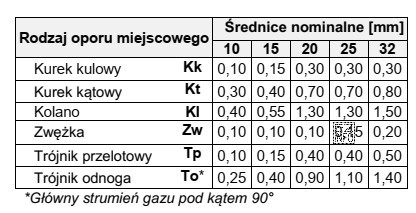

Na podstawie danych zawartych w tabeli oblicz długość całkowitą odcinka instalacji gazowej o średnicy dn ¾" i długości liniowej 3,5 m, jeżeli zamontowano na nim 2 kolana, 1 kurek kulowy i 1 zwężkę ¾"/½"?
Na podstawie danych zawartych w tabeli oblicz długość cał
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć całkowitą długość odcinka instalacji gazowej, należy uwzględnić zarówno długość liniową rury, jak i ekwiwalentne długości wynikające z oporów miejscowych. W tym przypadku mamy 2 kolana, 1 kurek kulowy i 1 zwężkę ¾"/½". Z tabeli odczytujemy ekwiwalentne długości dla średnicy ¾" (20 mm): kolano - 1,30 m, kurek kulowy - 0,30 m, zwężka - 0,20 m. Sumujemy te wartości i dodajemy do długości liniowej rury, co daje nam całkowitą długość 6,60 m. Najbliższą wartością wśród podanych odpowiedzi jest 6,5 m.
