W tego typu zadaniach "długość całkowita" odcinka nie oznacza wyłącznie długości geometrycznej rury, lecz długość równoważną (zastępczą). Jest to wygodny sposób uwzględnienia oporów miejscowych (kształtek i armatury) tak, jakby były dodatkowym odcinkiem prostej rury o tej samej średnicy DN.
Postępowanie jest zawsze podobne:
- przyjmujesz długość przewodu prostego: 5,4 m,

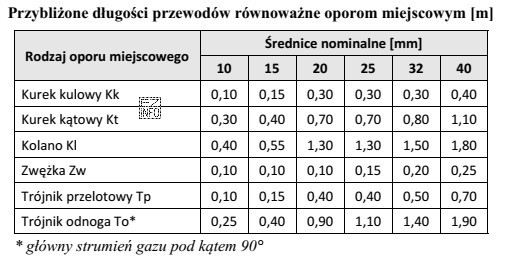

- z tabeli (dla DN 20 i dla materiału/rodzaju przewodu podanego w zadaniu) odczytujesz długości zastępcze dla: kolana oraz kurka kulowego,
- uwzględniasz liczbę elementów: dwa kolana i jeden kurek,
- sumujesz: długość rury + 2×(długość zastępcza kolana) + 1×(długość zastępcza kurka).
Wynik 8,30 m oznacza, że opory miejscowe odpowiadają dodatkowym 2,90 m przewodu (bo 8,30 m − 5,40 m = 2,90 m). Odpowiedź 5,40 m jest typowym wyborem przy pominięciu oporów miejscowych. Odpowiedź 2,90 m może wynikać z policzenia wyłącznie "dodatku" z kształtek, bez doliczenia odcinka rury. Odpowiedź 1,60 m sugeruje błędny odczyt z tabeli (np. dla innej średnicy DN lub innego typu elementu) albo uwzględnienie tylko części kształtek.
Na egzaminie warto szybko sprawdzić logikę: wynik musi być większy niż 5,4 m, bo dodajesz opory miejscowe jako długości zastępcze. Jeśli wyszło mniej, to prawie na pewno pominąłeś składnik lub źle zinterpretowałeś tabelę.
