W obliczeniach hydraulicznych instalacji gazowych straty ciśnienia wynikają z dwóch głównych grup zjawisk: strat liniowych (związanych z tarciem na długości przewodu) oraz strat miejscowych (powstających na kształtkach i armaturze, gdzie przepływ ulega zaburzeniu).
Trójnik jest typowym elementem generującym stratę miejscową, a jej wartość zależy m.in. od tego, czy rozpatruje się przepływ przez przelot trójnika, czy przez odnogę. Dlatego w zadaniu kluczowe jest, aby:

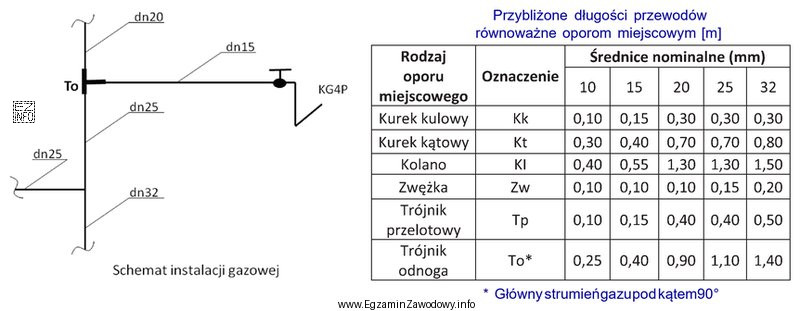

- najpierw jednoznacznie wskazać na schemacie trójnik odnogi oznaczony "To" (nie mylić go z innymi trójnikami ani z kolanami czy zaworami),
- następnie odczytać z tabeli wartość przypisaną dokładnie temu przypadkowi (odnoga, a nie przelot),
- na końcu podać wynik w formie wymaganej w odpowiedziach (tu: w metrach), zgodnie z tym, jak tabela definiuje "opór miejscowy" (często jako długość zastępczą).
Odpowiedź "1,10 m" jest prawidłowa, ponieważ odpowiada wartości przypisanej w danych tabelarycznych dla trójnika odnogi "To" wskazanego na schemacie.
Dlaczego pozostałe odpowiedzi są błędne? Wartości "0,90 m", "0,40 m" i "1,40 m" mogą wynikać z typowych pomyłek: odczytu z niewłaściwej kolumny (np. dla innej średnicy lub innego typu trójnika), pomylenia odnogi z przelotem, albo wyboru wartości dla innego elementu instalacji o podobnym oznaczeniu. Na egzaminie warto zawsze sprawdzić dwa razy, czy odczyt dotyczy dokładnie tej samej kształtki i tego samego kierunku przepływu, który pokazuje schemat.
Wskazówka egzaminacyjna: zanim wybierzesz liczbę z tabeli, podkreśl na schemacie element "To" i dopiero potem "prowadź wzrokiem" do właściwego wiersza/kolumny w tabeli. To zmniejsza ryzyko przesunięcia o jedną pozycję i wyboru wartości dla innego przypadku.
