Opory miejscowe w instalacjach gazowych powstają tam, gdzie przepływ jest zaburzany przez zmianę kierunku lub zmianę przekroju, a także przez elementy armatury. W obliczeniach często zastępuje się je tzw. długościami zastępczymi, czyli taką długością rury prostej o danej średnicy, która wywoła porównywalną stratę ciśnienia.
W zadaniu trzeba wykonać dwa kroki:

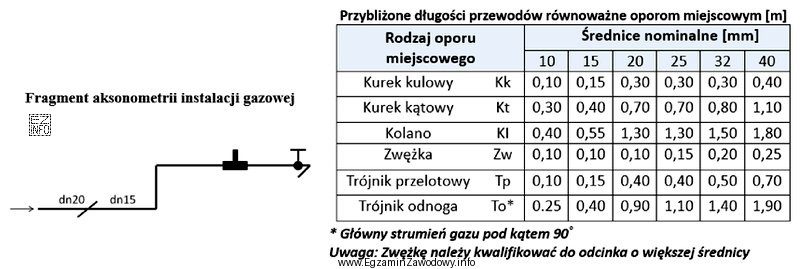

- Odczytać z aksonometrii, jakie elementy znajdują się na odcinku o średnicy dn15 (liczy się tylko ten fragment, nie cały rurociąg).
- Z tabeli dla dn15 dobrać wartości długości zastępczych i je zsumować.
Z przedstawionego schematu odcinek dn15 obejmuje trzy zmiany kierunku (trzy kolana) oraz dwa elementy armatury odpowiadające kurkom kulowym. Dla dn15 tabela podaje wartości: kolano 0,55 m oraz kurek kulowy 0,15 m. Zatem suma wynosi: 3×0,55 m = 1,65 m oraz 2×0,15 m = 0,30 m, razem 1,95 m.
Dlaczego nie uwzględnia się zwężki? Na rysunku występuje przejście między dn20 i dn15, ale pod tabelą jest kluczowa uwaga, że zwężkę kwalifikuje się do odcinka o większej średnicy. Oznacza to, że przy liczeniu sumy oporów miejscowych dla dn15 nie dolicza się jej do tego odcinka.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Wyniki większe od 1,95 m zwykle biorą się z typowych pomyłek: doliczenia zwężki do dn15 mimo uwagi, błędnego rozpoznania liczby kolan (np. policzenia dodatkowego "załamania", którego nie ma) albo przypisania odczytów z innej średnicy (np. dn20 zamiast dn15). Poprawna metoda to zawsze: zidentyfikuj elementy na właściwej średnicy, a dopiero potem zsumuj wartości z właściwego wiersza/kolumny tabeli.
