Długość zastępcza to sposób uproszczonego uwzględniania oporów miejscowych (np. na kształtkach i armaturze) poprzez zastąpienie ich równoważną długością prostego odcinka przewodu o tej samej średnicy nominalnej.

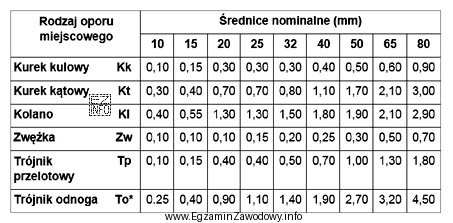

W tym zadaniu rozpatrywany jest odcinek instalacji o średnicy DN 20, na którym znajdują się elementy generujące opory miejscowe: dwa kolana oraz jeden kurek kulowy. Tabela podaje dla DN 20 wartości długości zastępczych przypisane do poszczególnych elementów.
Aby otrzymać wynik, należy wykonać trzy kroki:
- odczytać z tabeli długość zastępczą jednego kolana dla DN 20,
- odczytać z tabeli długość zastępczą jednego kurka kulowego dla DN 20,
- zsumować je z uwzględnieniem liczby elementów: 2 × (kolano) + 1 × (kurek kulowy).
Poprawny wynik sumowania wynosi 2,90 m. Odpowiedzi niepoprawne zwykle wynikają z typowych pomyłek: przyjęcia wartości tylko dla jednego kolana (zamiast dla dwóch), pominięcia kurka kulowego, albo odczytu z niewłaściwej średnicy (np. z sąsiedniej pozycji tabeli). Spotykanym błędem jest też dodanie liczby elementów (2+1) do jednej wartości z tabeli zamiast przemnożenia i sumowania.
W praktyce taka umiejętność jest potrzebna przy sprawdzaniu strat ciśnienia oraz przy weryfikacji, czy zmiana liczby kształtek/armatury (np. dodatkowe kolana) nie spowoduje przekroczenia dopuszczalnego spadku ciśnienia w instalacji gazowej.
