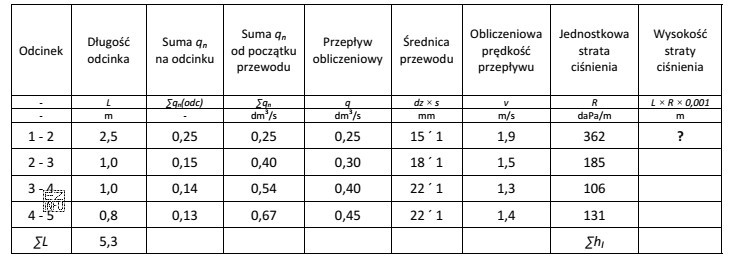

Straty ciśnienia w przewodach instalacji wody zimnej najczęściej przedstawia się jako wysokość strat wyrażoną w metrach słupa wody (m). W praktyce projektowej oraz w zadaniach egzaminacyjnych wynik dla odcinka przewodu otrzymuje się na podstawie danych z tabeli (np. długości odcinka, średnicy, przepływu, jednostkowych strat ciśnienia lub współczynników oporów).
Typowy tok postępowania wygląda następująco:
- Odczyt danych dla odcinka 1–2: długość przewodu oraz parametry, od których zależą opory przepływu (np. średnica i przepływ).
- Wyznaczenie strat liniowych: jeżeli tabela podaje stratę jednostkową, mnoży się ją przez długość odcinka; jeśli podaje inne wielkości, stosuje się wskazaną w tabeli metodę przeliczenia.
- Uwzględnienie strat miejscowych (jeżeli tabela je obejmuje lub podaje elementy armatury/kształtek na trasie): sumuje się je z częścią liniową, zachowując te same jednostki.
- Kontrola jednostek i zaokrągleń: końcowy wynik powinien być w m, zgodnie z poleceniem.
Odpowiedź 0,905 m jest zgodna z ideą zadania: stanowi wartość łącznej wysokości strat ciśnienia obliczonej na podstawie danych tabelarycznych dla przewodów wody zimnej na odcinku 1–2.
Pozostałe propozycje (0,106 m; 0,185 m; 0,105 m) są istotnie mniejsze i typowo wynikają z jednego z częstych błędów: potraktowania wartości jednostkowej jako końcowej, pominięcia części strat (np. miejscowych), użycia nie tej długości odcinka lub odczytu danych dla niewłaściwej średnicy/przepływu. W zadaniach tabelarycznych nawet drobna pomyłka w doborze wiersza/kolumny może dać wynik różniący się kilkukrotnie.
Wskazówka egzaminacyjna: zawsze sprawdź, czy w tabeli liczba jest podana na metr, na cały odcinek czy dla konkretnego elementu (kolano, zawór). Dopiero potem wykonuj mnożenie i sumowanie.
