Prądnica tachometryczna (tachogenerator) jest przetwornikiem prędkości obrotowej na napięcie. W wielu zastosowaniach (zwłaszcza w obszarze pracy znamionowej) przyjmuje się zależność liniową:
U &propto n, czyli napięcie wyjściowe rośnie proporcjonalnie do prędkości obrotowej.

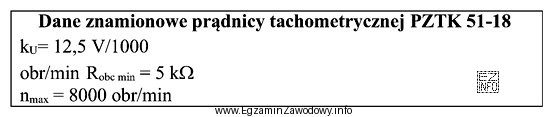

Aby obliczyć napięcie dla 2400 obr/min, korzysta się z danych znamionowych podanych na tabliczce/etykiecie: najczęściej jest to stała tachometryczna (np. w V/1000 obr/min) albo konkretny punkt odniesienia, np. napięcie przy określonej prędkości. Następnie:
- ustala się proporcję między napięciem i prędkością,
- pilnuje się jednostek (szczególnie gdy stała jest podana "na 1000 obr/min"),
- wylicza się napięcie wyjściowe dla n = 2400 obr/min.
Odpowiedź "30 V" jest zgodna z takim obliczeniem wykonanym na podstawie danych znamionowych prądnicy.
Pozostałe propozycje odpowiedzi są typowymi wynikami błędów rachunkowych lub interpretacyjnych, np.:
- "12,5 V" lub "18,5 V" mogą wynikać z użycia niewłaściwego punktu odniesienia z tabliczki, błędnego odczytu stałej albo pomylenia zakresu prędkości,
- "5 V" często jest skutkiem pominięcia przeliczenia "na 1000 obr/min" (błąd skali) albo przyjęcia zbyt małej stałej.
Na egzaminie najbezpieczniej jest zawsze najpierw zapisać zależność liniową, dopiero potem wstawić liczby, a na końcu wykonać kontrolę sensowności wyniku (czy napięcie rośnie wraz z prędkością i czy ma właściwą skalę).
