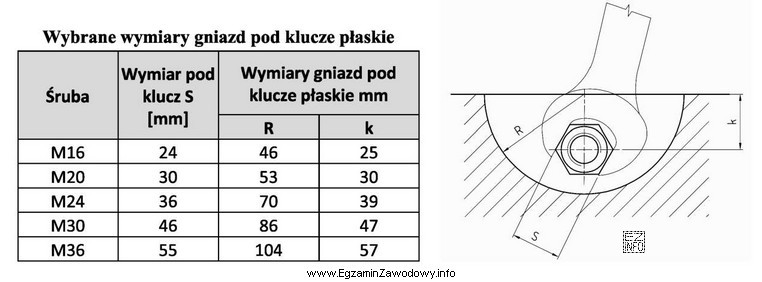

W zadaniach tego typu kluczowa jest umiejętność pracy z dokumentacją techniczną: tabelą wymiarów, rysunkiem wykonawczym lub zestawieniem wymagań dostępu narzędziowego. Polecenie dotyczy gniazda pod klucz płaski dla śruby M24, czyli takich wymiarów elementu (np. wybrania, odsunięcia, promienia/odsadzenia), aby klucz płaski mógł zostać poprawnie założony i obracany podczas montażu.
W praktyce wykonuje się następujące kroki:
- identyfikuje się rozmiar śruby: M24 (gwint metryczny o średnicy nominalnej 24 mm),
- odszukuje się w dokumentacji pozycję/wiersz odpowiadający temu rozmiarowi,
- odczytuje się wymagane wymiary gniazda oznaczone w dokumentacji symbolami literowymi (w tym zadaniu: R oraz k),
- porównuje się odczyt z podanymi odpowiedziami i wybiera zgodną parę wartości.
Odpowiedź R = 70 mm, k = 39 mm jest poprawna, ponieważ odpowiada zestawowi wartości przypisanemu w dokumentacji do śruby M24 (dokładnie do wymiarów oznaczonych jako R i k). Pozostałe odpowiedzi są nieprawidłowe z typowych powodów:
- S = 36 mm, R = 70 mm – miesza inne oznaczenie (S) z wymaganymi w treści (R i k), więc nie podaje żądanego kompletu wymiarów gniazda.
- S = 24 mm, R = 46 mm – zawiera wartości niezgodne z wierszem dla M24 i dodatkowo może wynikać z błędu przeniesienia liczby "24" z oznaczenia gwintu do wymiaru narzędzia/gniazda.
- R = 104 mm, k = 57 mm – przedstawia znacznie większe wymiary; to częsty skutek odczytu z niewłaściwego wiersza tabeli (inny rozmiar śruby) albo pomylenia kolumn w zestawieniu.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy odpowiedź zawiera dokładnie te oznaczenia, o które pyta polecenie (tu: R i k), i czy pochodzą z właściwego wiersza dla M24. Unikniesz w ten sposób najczęstszych błędów nieuwagi.
