W geometrii noża tokarskiego rozróżnia się przede wszystkim:
- powierzchnię natarcia – po której spływa wiór,
- powierzchnie przyłożenia – zwrócone w stronę obrabianej powierzchni, których zadaniem jest zapewnienie luzu (nie mogą "szorować" po materiale).
Określenie "pomocnicza powierzchnia przyłożenia" wiąże się bezpośrednio z pomocniczą krawędzią skrawającą. Jest to ta krawędź znajdująca się przy wierzchołku ostrza, która często odpowiada za kształtowanie powierzchni bocznej (np. przy toczeniu stopni, podcinaniu, dojazdach). Pomocnicza powierzchnia przyłożenia leży więc po stronie, która zapewnia luz właśnie dla tej krawędzi.
Jak rozpoznać ją na rysunku?
- Najpierw wskaż wierzchołek ostrza i dwie krawędzie: główną i pomocniczą.
- Następnie znajdź powierzchnię, która przylega (jest "za" krawędzią) od strony obrabianej powierzchni dla krawędzi pomocniczej – to będzie pomocnicza powierzchnia przyłożenia.
- Nie myl jej z powierzchnią natarcia (związaną z przepływem wióra) ani z główną powierzchnią przyłożenia (związaną z krawędzią główną).

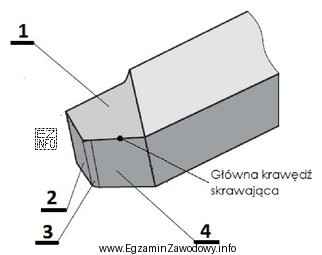

W tym zadaniu identyfikacja dotyczy konkretnego schematu dołączonego do pytania; na nim pomocniczą powierzchnię przyłożenia oznaczono numerem 2.
Dlaczego pozostałe numery bywają mylone?
- Często wskazują inną powierzchnię przyłożenia (główną) – poprawną dla krawędzi głównej, ale nie dla pomocniczej.
- Mogą odnosić się do powierzchni natarcia, bo jest zwykle duża i "rzuca się w oczy", lecz pełni inną funkcję.
- Zdarza się też, że dotyczą elementów pomocniczych (np. wierzchołek/promień naroża), co kusi, bo słowo "pomocnicza" bywa błędnie kojarzone z "przy wierzchołku".
Wskazówka egzaminacyjna: gdy widzisz słowo "pomocnicza", zawsze zadaj sobie pytanie: z czym jest związana? W geometrii noża prawie zawsze chodzi o związek z krawędzią pomocniczą, a nie o "mniejszy rozmiar" elementu.
