KWALIFIKACJA ELM1 - STYCZEŃ 2022



PYTANIE NR 6.

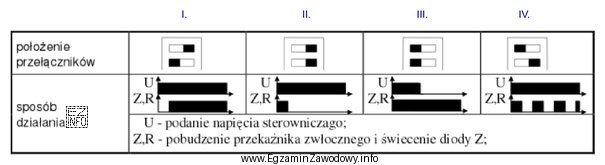

Na podstawie fragmentu instrukcji przekaźnika czasowego wskaż, które położenie przełączników realizuje funkcję załączenia z opóźnieniem.
Na podstawie fragmentu instrukcji przekaźnika czasowego wskaż, które
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu, położenie I przełączników wskazuje na podanie napięcia sterowniczego (U) oraz pobudzenie przekaźnika zwłocznego i świecenie diody Z (Z_R). Jest to zgodne z funkcją załączenia z opóźnieniem, gdzie po podaniu napięcia sterowniczego następuje opóźnione załączenie przekaźnika.
